Устройство управления ВУК-У (Exd)

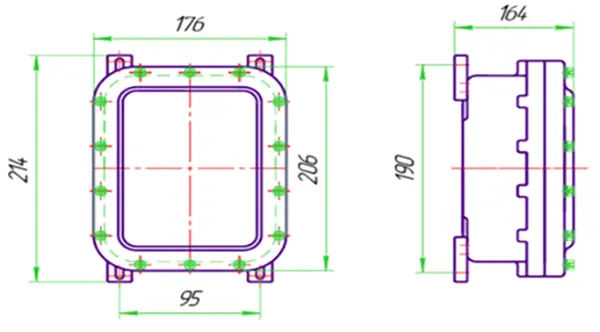

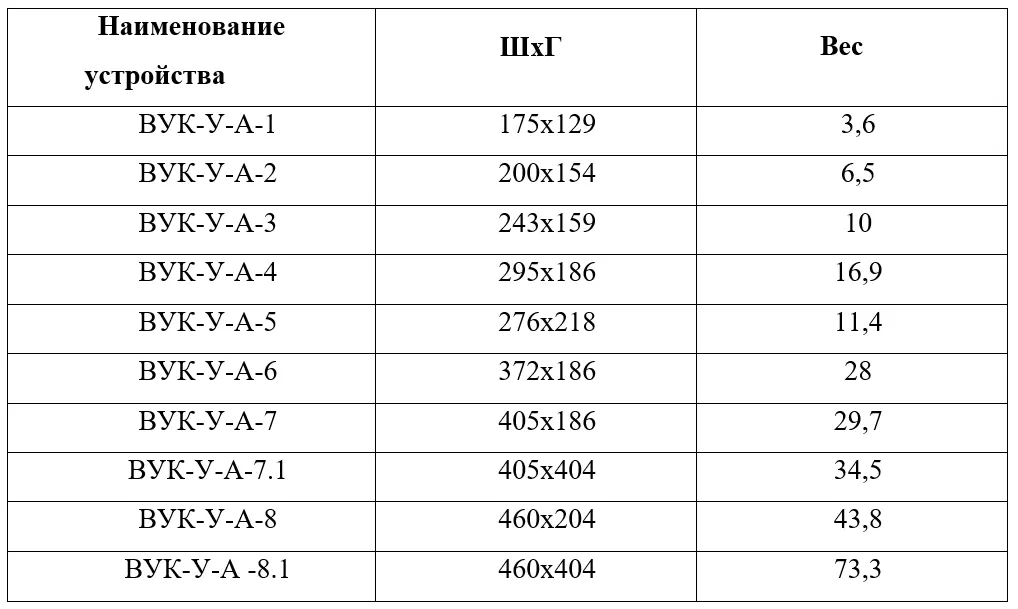

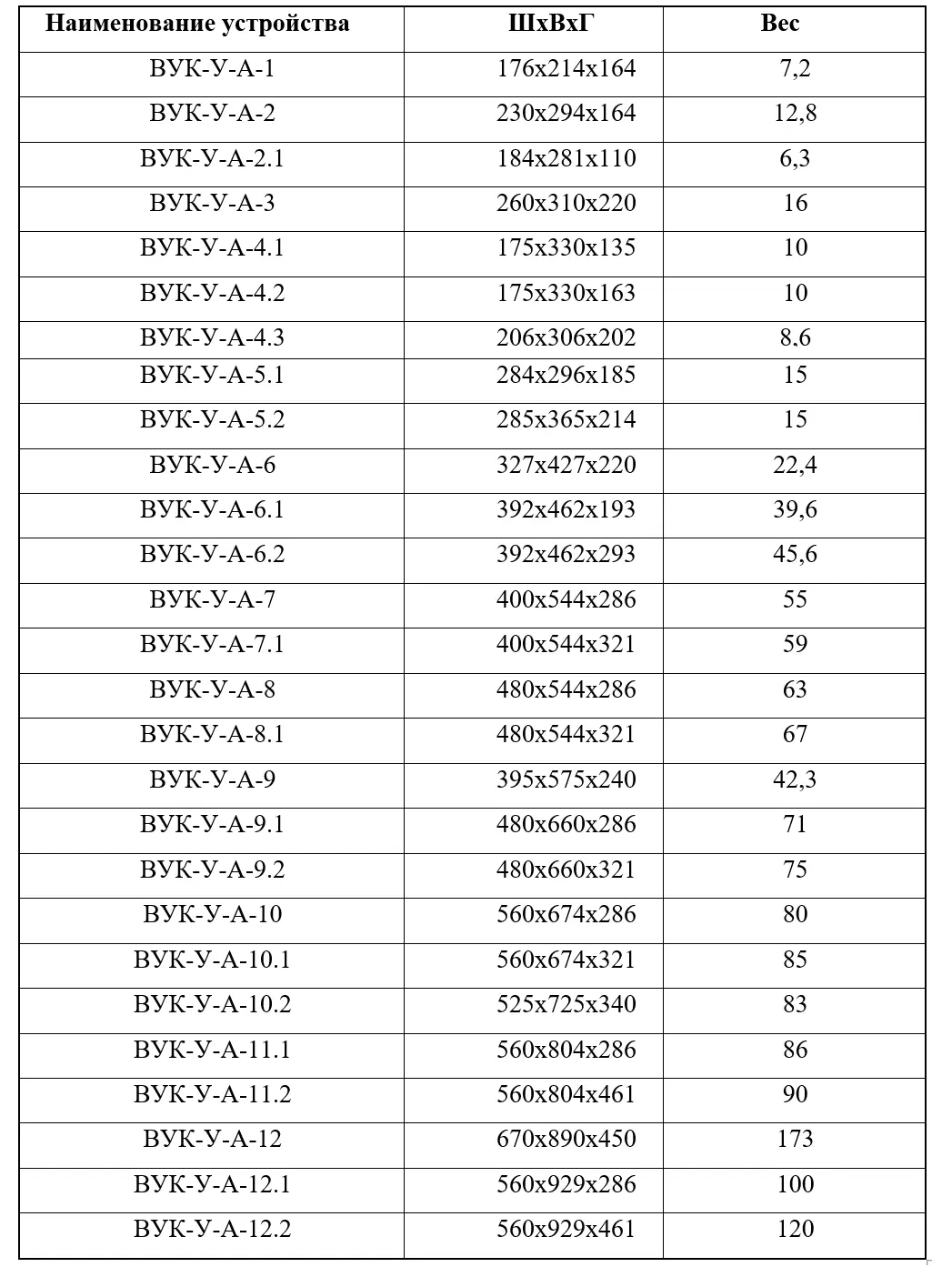

Габаритные, установочные, присоединительные размеры и масса устройств типа ВУК-У-А с маркировкой взрывозащиты маркировками взрывозащиты 1Ex db IIВ T6 Gb или 1Ex db IIВ+Н2 T6 Gb или 1Ex db IIC T6 Gb (кроме ацетилена)

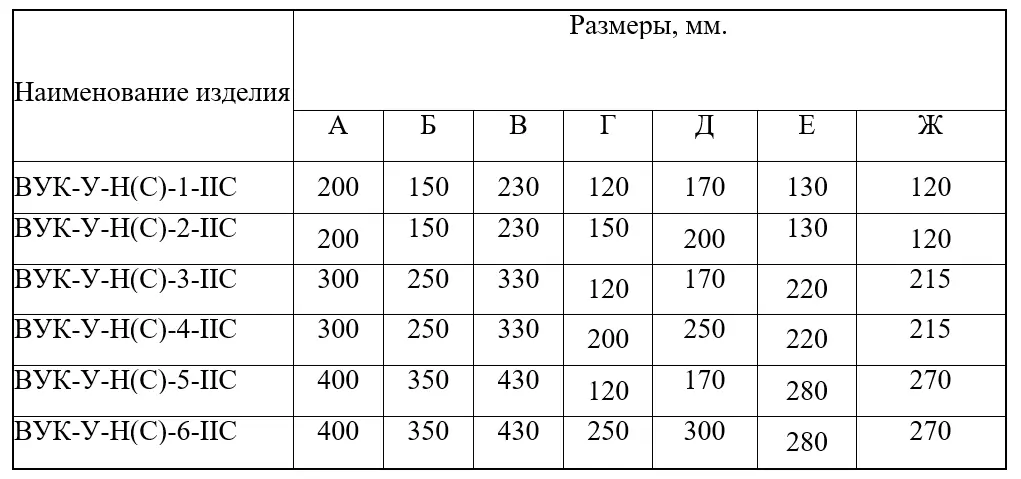

Габаритные, установочные, присоединительные размеры и масса комплектных устройств типа ВУК-У-Н(С)-1-Х-Х-1С-П-Х-Х-ХЛ1- с маркировкой взрывозащиты 1Ex db IIС T6 Gb

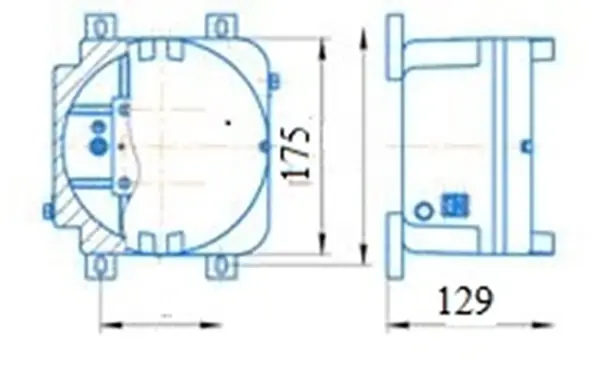

Габаритные, установочные, присоединительные размеры и масса комплектных устройств типа ВУК-У-А с маркировками взрывозащиты 1Ex db IIC T6 Gb

Пример формулировки заказа:

ВУК-У-А-2-(Л-5-М25)х1-(СИ-d-7-З-24DC)х1-(СК)х1-(П3)х1-ХЛ1-1Ex db IIВ Т6 Gb

Комплектное устройство управления из алюминиевого сплава типоразмера 2, одним кабельным вводом для небронированного кабеля М25, одним световым индикатором зеленого цвета на 24 DC, одной грибовидной кнопкой с самофиксацией красного цвета, одно кнопкой без индикации зеленого цвета, категорией размещения ХЛ1 и маркировкой взрывозащиты 1Ex db IIВ Т6 Gb

---

Структура условного обозначения изделия

ВУК-Х0-Х1-(Х2)-Х3-Х4(Х4.1)/Х5-Х6/Х6.1-(Х7)-Х8-Х9-Х10-Х11–(Х12)-Х12.1-Х13 – Х14– Х15-Х16-Х17-Х18

Х0 - индекс обозначающий исполнение модульной системы К, У, О, С

Общие индексы

Х1 - материал оболочек: П - пластмасса, А - алюминиевый сплав, Н - листовая нержавеющая сталь, С - листовая сталь с антикоррозийным покрытием;

W - индекс, указывающий на наличие встроенного смотрового окна. Опционально в скобках после индекса допускается указывать габариты окна в сантиметрах.

Х2 - типоразмер устройства (указывается опционально). Для изделий, конструкция которых предусматривает корпус только одного типоразмера, индекс не указывается. Для устройств с индексом С указывается типоразмер вместе с основанием.

Х3 – количество и тип кабельной арматуры, сторона их установки по схеме d×n(Х), где d - тип вводов; n - их количество; Х - расположение на корпусе оболочки (А - слева, В - сверху, С – справа, сторона D не указывается).

К - кольцо заземление, индекс ставиться при необходимости, по умолчанию устанавливаются вводы без колец заземление

Х4 - номинальный ток и кол-во применяемых зажимов. Для системы с индексом «У» определяется спецификацией проекта.

Х4.1 - опционально указываются характеристики (напряжение, АС/DC, число контактов)

Х5 - – количество клемм и индекс «П», указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается;

Х6 - индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается;

Х6.1 - индекс указывающий: - для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению, такие же, как и силовые зажимы, индекс не указывается.

Х7 - количество и цвет индикаторов световых взрывозащищенных СИ:

СИ-Х1-Х2-Х3-Х4 где:

Х1 – вид взрывозащиты:

• “d” –имеет металлический корпус;
• “e” – имеет пластиковый корпус;

Х2 - индекс указывающий на тип крепления корпуса контактного блока: 6 - крепление на DIN-рейку или на монтажную пластину; 7 - крепление на крышку оборудования.

Х3 - цвет колбы;

Х4 - род тока и напряжение питания или номинальное напряжение.

В случае отсутствия в заказе комплектующих, индекс не указывается.

Примечание: цвет элемента или индикатора или кнопки обозначается как: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.

АС/DC - род тока и напряжение питания или номинальное напряжение. Для изделий, в состав которых не входят элементы, потребляющие электроэнергию (источники света, звука и пр.), индекс допускается не указывать.

Коммутация индекс К

Х8 - ССК-В соединитель кабельный вилка; ССК-Р- соединитель кабельный розетка; ССК-ВР- соединитель вилка с розеткой;РН- розетка настенная, РВ-розетка встраиваемая; ВН-вилка настенная; ВВ- вилка встраиваемая;

СВР Соединитель Взрывозащищенный Рудничный – СВР25, СВР63, СВР250, СВР320, СВР400

КЗ - коробка зажимов;

КЗВ2.2 — коробка зажимов высоковольтная на 2200В;

КЗВ6 — коробка зажимов высоковольтная на 6000В;

КЗВ10 — коробка зажимов высоковольтная на 10000В;

СП - индекс, указывающий на применение съемной панели. При отсутствии панели индекс не указывается.

СГК - кабельный ввод-стойка для греющего кабеля

Оповещение индекс О

Х9 – звуковое исполнение: ПД- пьезодинамик, Г- горн

Х10 - индекс указывающий на наличие информационного табло Т1, Т2, Т3, Т4, Т5

Х11 – опционально указываются характеристики табло (крепление, АК, «БЕГУЩАЯ СТРОКА», «ЗВУК», )

Примечание: информационная надпись может быть выполнена как по заказу, так и выбрана из ряда типовых , где цвет букв надписи: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.

для табло «БЕГУЩАЯ СТРОКА» цвет букв надписи: К – красный, Ж – жёлтый, З – зелёный;

цвет фона: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.

для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается;

Управление индекс У

Х12 – элементы, имеющие внешние органы управления и индикации:

П - кнопка без индикации;

ПК - кнопка без индикации с ключом;

С - кнопка грибовидная с самофиксацией, для исполнения без самофиксации дополнительно указывается индекс «б»;

СК - кнопка грибовидная с ключом;

ПП - переключатели поворотные;

КВ- клавишный выключатель;

ПКН - пьезокнопки

ПКИ – пьезокнопки с индикацией

ВА - выключатель автоматический, ВД- выключатель дифференциальный, УЗО-устройства защитного отключения, ВР-выключатель расцепляющий, ВАРТ-выключатель автоматический со встроенным реле тепловым, АВР – блок автоматического ввода резерва/

Х12.1 - опционально для переключателей указывается количество полюсов или номер схемы подключения.

В случае отсутствия в заказе комплектующих, индекс не указывается;

Х14 – элементы, устанавливаемые внутри корпуса и не имеющие внешних органов управления: ЭП- электрические предохранители, ПМ- пускатели магнитные, РП- реле промежуточное, РВ- реле времени, РКФ- реле контроля фаз, РТ- реле тепловые, Т- трансформаторы, БП- блоки питания, КИП- контрольно-измерительные приборы, ПЛК- программируемые логические контролеры, ИП- информационные панели, БЭУ- блок электронного управления.

Х13,Х15 – основные характеристики элемента(исполнение, цвет, размер, тип контактов, номинальный ток и прочие), указывается опционально

Х16 - Климатическое исполнение по ГОСТ 15150 69, в зависимости от исполнения, должны соответствовать: УХЛ1, УХЛ2, УХЛ3, УХЛ4, ХЛ1, ХЛ2, ХЛ3, ХЛ4, У1, У2, У3, У4, Т1, Т2, Т3, Т4, В1, В2, В3, В4, ОМ1, ОМ2, ОМ3, ОМ4.

Х17 - маркировка взрывозащиты
