Светильник ПКВ-ЛС

Маркировка взрывозащиты:

1Ex db IIC T6 Gb уровень взрывозащиты (1) Gb с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1 и маркировку взрывозащиты 1ExdbIICT6…Т5Gb по ГОСТ 31610.0, и Ex tb IIIC T800C…T950C Db по ГОСТ IEC 60079-31.

Назначение

Данная светодиодная лента предназначена для использования в подземных шахтах и других местах, где возможно образование взрывоопасной атмосферы. Она рассчитана на работу в условиях высокой влажности и температуры, характерных для шахт, и обладает высокой механической прочностью, чтобы выдержать суровые условия эксплуатации.

OпсОписание ГбГабариты УсУсл. обозначения

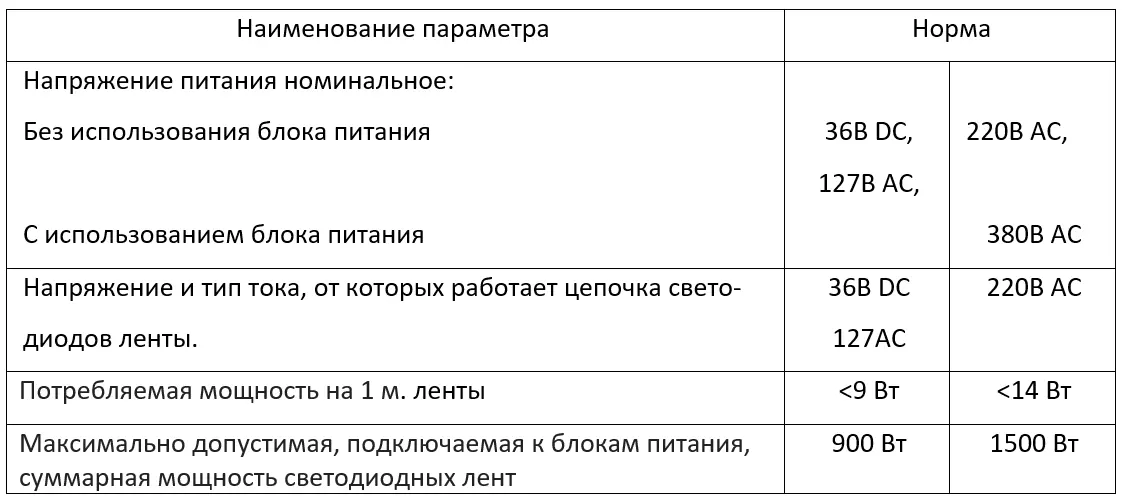

Основные параметры

Световой поток на 1 м. ленты >800 лм/м
Цветовая температура 4250-5700ºK
Цветовой индекс Ra >85
Исполнение РВ, РН1
Диаметр подводимого бронированного кабеля к светодиодной ленте без блока питания 11-23мм
Диаметр подводимого бронированного кабеля к блоку питания светодиодной ленты 14-30мм
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Уровень пылевлагозащиты светодиодной ленты. IP67
Уровень пылевлагозащиты блока питания светодиодной ленты. IP66
Температура окружающей среды от -10ºС до +40ºС
Максимальная длина подключаемого отрезка (при подключении с одного конца) 50 м.
Вид климатического исполнения светодиодной ленты и категория размещения по ГОСТ 15150 У1,У5
Тип кривой силы света отдельного светодиода по ГОСТ 17677 Д

Конструкция

ПКВ-ЛС — это инновационная взрывозащищенная светодиодная лента, разработанная компанией СОЛЭД специально для работы в сложных условиях шахт и рудников, где требуется повышенная безопасность. Особое внимание уделяется освещению протяженных объектов, таких как тоннели и галереи, где плохая видимость может стать причиной травм или аварий. Лента оснащена уникальной технологией SmartSafety Light Technology (SSLT) , которая обеспечивает непрерывное равномерное освещение до 50 метров без зон тени, исключая условия плохой видимости и минимизируя риски для персонала. Высокая степень защиты (класс IP67 ) и маркировка РВ Ex mb I Mb гарантируют её надежность даже в самых экстремальных условиях, защищая от пыли, влаги и механических повреждений. Благодаря использованию высокоэффективных SMD-светодиодов и негорючих материалов, лента не только соответствует строгим требованиям охраны труда, но и обеспечивает максимальную энергоэффективность и долговечность (более 50 000 часов работы).

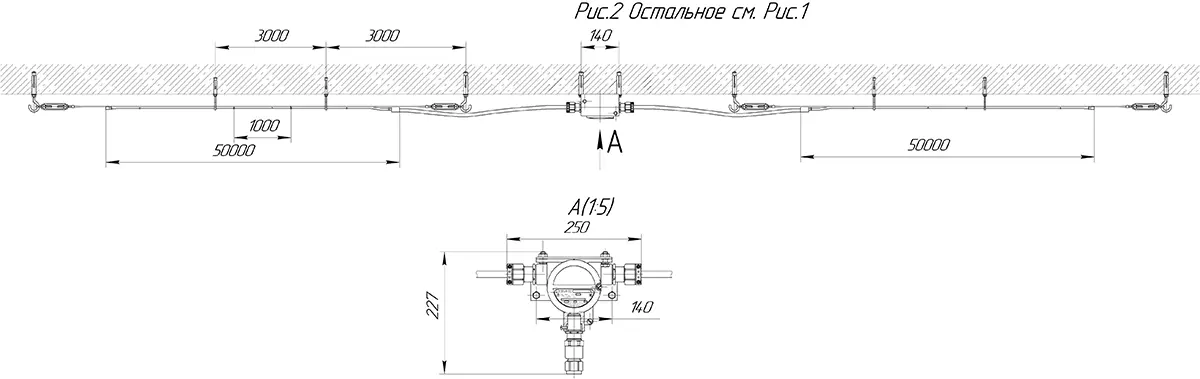

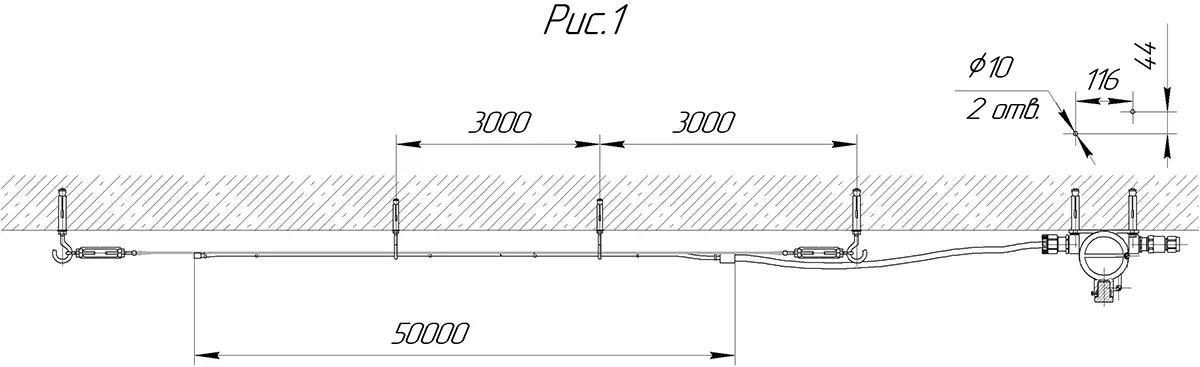

Габаритные, установочные, присоединительные размеры, масса светильников

Пример формулировки заказа:

ПКВ-ЛС-СД.Л.-20-РН1-МВ-(230)-5000-УХЛ1-РВ Ex mb I Mb X

Светодиодная лента серии ПКВ-ЛС, мощность 20 Вт, напряжение питания 230 В, цветовая температура 5000 К, климатическое исполнение УХЛ1, уровень взрывозащиты РВ Ex mb I Mb X.

Структура условного обозначения светильников типа ПКВ для светодиодных модулей

ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:

ПКВ – светильник взрывозащищенный для промышленных предприятий;

Х1 – серия светильника:

11 – светильник для светодиодных модулей.
22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
33 - светильник для ламп накаливания, газоразрядных ламп.
01 – светильник для встраиваемых светодиодных модулей.
02- светильник для встраиваемых светодиодных модулей.
03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
04 – прожектор для встраиваемых светодиодных модулей,
05 - светильник для встраиваемых светодиодных модулей

АЗС – светильник для встраиваемых светодиодных модулей.

ЛС – светодиодная лента.

Х2 – тип применяемой лампы:

Л.НАК. – лампа накаливания,
РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
ЛЮМ.ИНД. – люминесцентные индукционные лампы,
РТ.Л. – ртутная лампа вы-сокого давления,
НАТ.Л. – натриевая лампа высокого давления,
ГАЛ.Л. – металлогалогенная лампа,
ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>

Х3 – мощность используемого в светильнике модуля (Вт)

Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:

1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель

Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);

Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией

Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.

Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:

У5 – для светильников в рудничном исполнении;
У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.

Х9 – маркировка взрывозащиты согласно Приложения В.

Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
