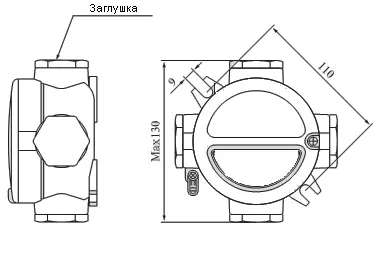

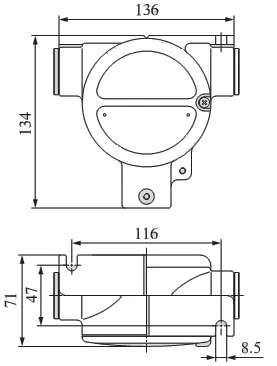

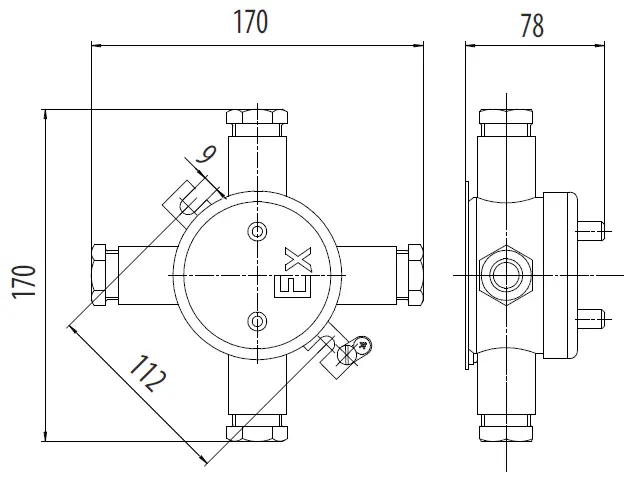

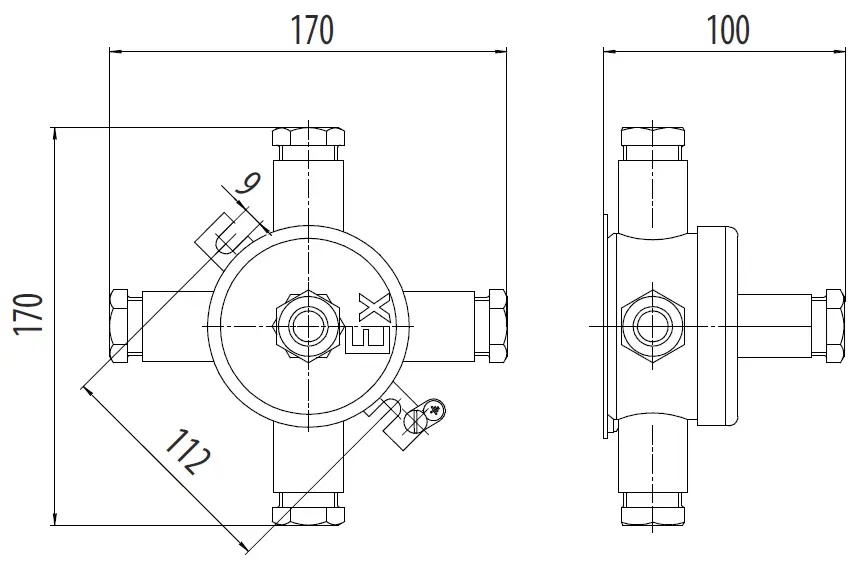

Конструкция

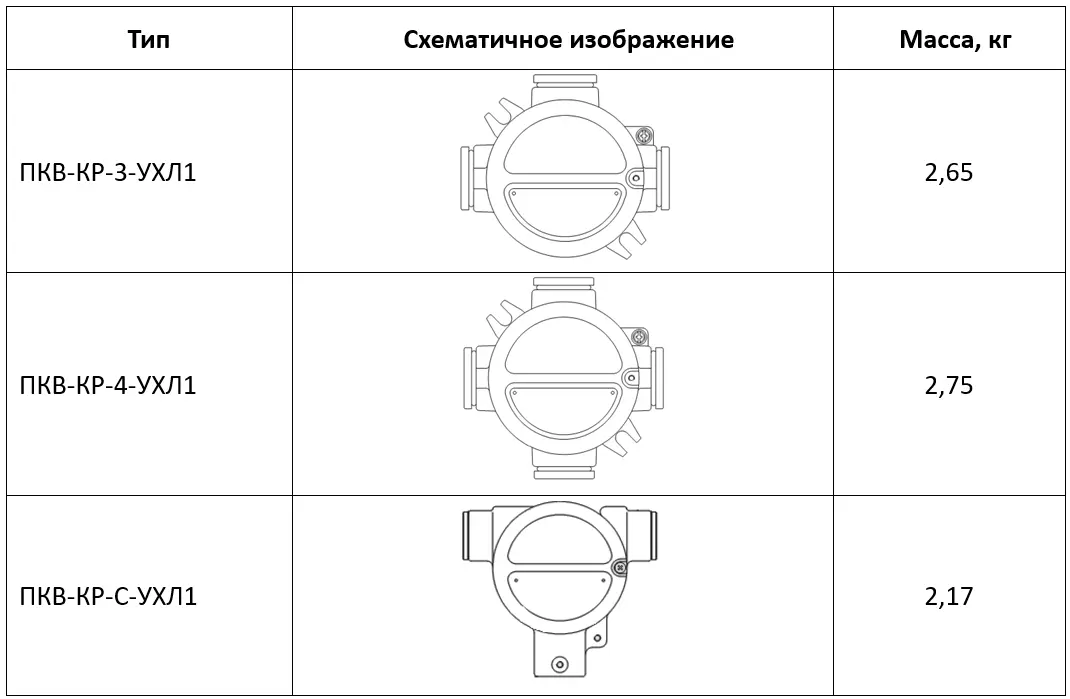

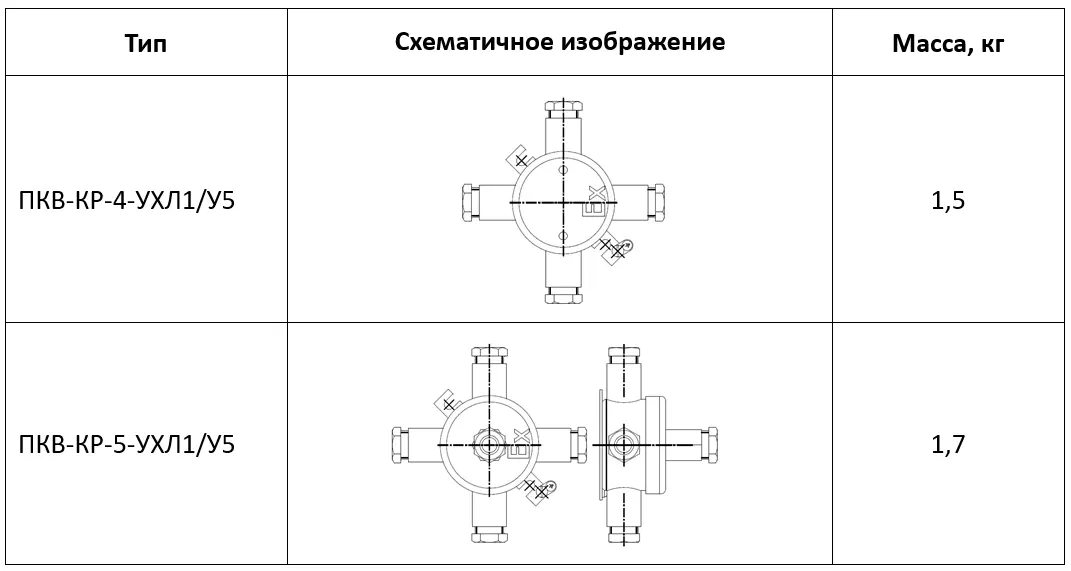

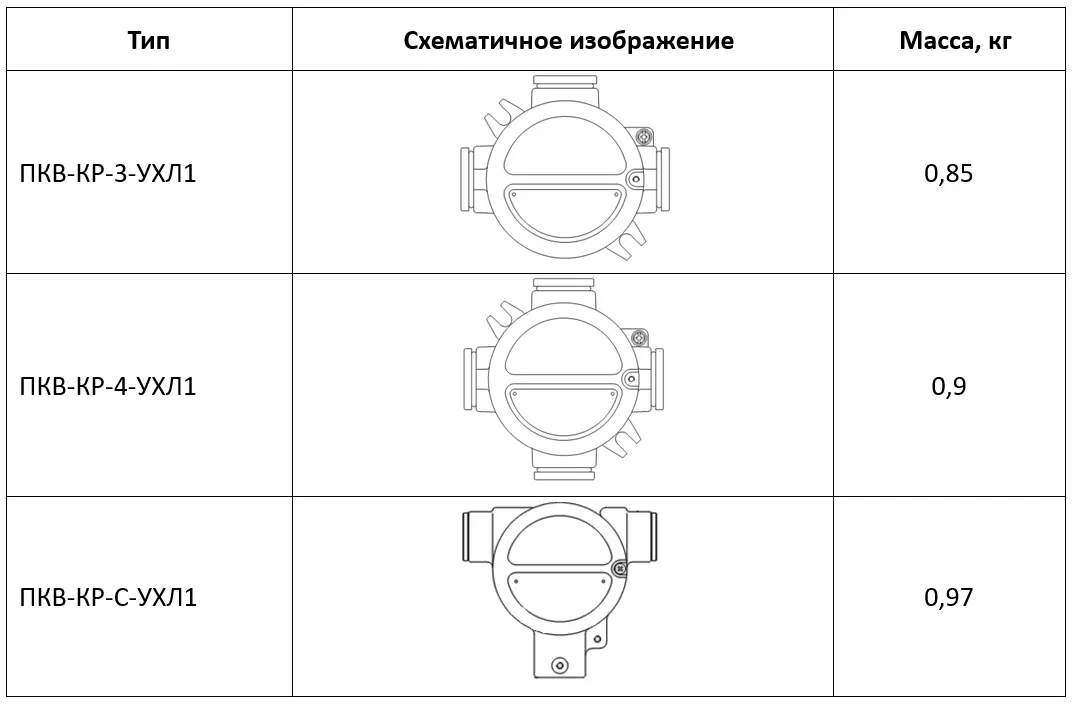

Коробки серии ПКВ-КР Корпус изготавливается из нержавеющей стали, алюминиевого сплава, чугуна. Корпус (кроме корпуса из
нержавеющей стали) покрыт порошковой краской. Нержавеющая сталь может быть AISI 304 или AISI 316 на выбор заказчика.
Пример формулировки заказа:
ПКВ-КР-4/М25х1,5-УХЛ1
ПКВ-КР типа 4, изготовленной из алюминиевого сплава, с маркировкой взрывозащиты 1Ex db IIC T6 Gb, с четырьмя
резьбовыми отверстиями М25х1,5, климатическим исполнением и категорией размещения УХЛ1
Структура условного обозначения светильников типа ПКВ для светодиодных модулей
ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:
ПКВ – светильник взрывозащищенный для промышленных предприятий;
Х1 – серия светильника:
- 11 – светильник для светодиодных модулей.
- 22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
- 33 - светильник для ламп накаливания, газоразрядных ламп.
- 01 – светильник для встраиваемых светодиодных модулей.
- 02- светильник для встраиваемых светодиодных модулей.
- 03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
- 04 – прожектор для встраиваемых светодиодных модулей,
- 05 - светильник для встраиваемых светодиодных модулей
АЗС – светильник для встраиваемых светодиодных модулей.
ЛС – светодиодная лента.
Х2 – тип применяемой лампы:
- Л.НАК. – лампа накаливания,
- РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
- ЛЮМ.ИНД. – люминесцентные индукционные лампы,
- РТ.Л. – ртутная лампа вы-сокого давления,
- НАТ.Л. – натриевая лампа высокого давления,
- ГАЛ.Л. – металлогалогенная лампа,
- ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
- АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>
Х3 – мощность используемого в светильнике модуля (Вт)
Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:
- 1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
- 2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
- 3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель
Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);
Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией
Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.
Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- У5 – для светильников в рудничном исполнении;
- У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.
Х9 – маркировка взрывозащиты согласно Приложения В.
Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
