Основные параметры
- Частота переменного напряжения 50-60 Гц
-
Коэффициент полезного действия, не менее:
- без отражателя с сеткой 65%
- - без отражателя без сетки 70%
-
Тип патрона для ламп мощностью:
- от 70 до 125 (200 для ламп накаливания) Вт Е27
- - от 125 до 400 (500 для ламп накаливания) Вт Е40
- - от 400 до 1000 Вт Е40
-
Тип кривой силы света с отражателем
-КО Л
- -УО Д
- -У К
- Класс светораспределения, с газоразрядными лампами, без отражателя Н
- Класс светораспределения светодиодных светильников П
- Тип кривой силы света без отражателя (ПКВ-33) Д, Л
- Время разрядки компенсатора, не более 30сек
- Световая отдача для светильников с газоразрядными лампами >80 лм/Вт
- Коэффициент световой отдачи, не менее, % 70
- Время разрядки компенсатора, не более 30сек
1ДРИ - Дуговая Ртутная с Излучающими добавками.
2ДНаТ-Дуговая Натриевая Трубчатая – в цилиндрической колбе;
3ДРЛ- Дуговая Ртутная Люминесцентная

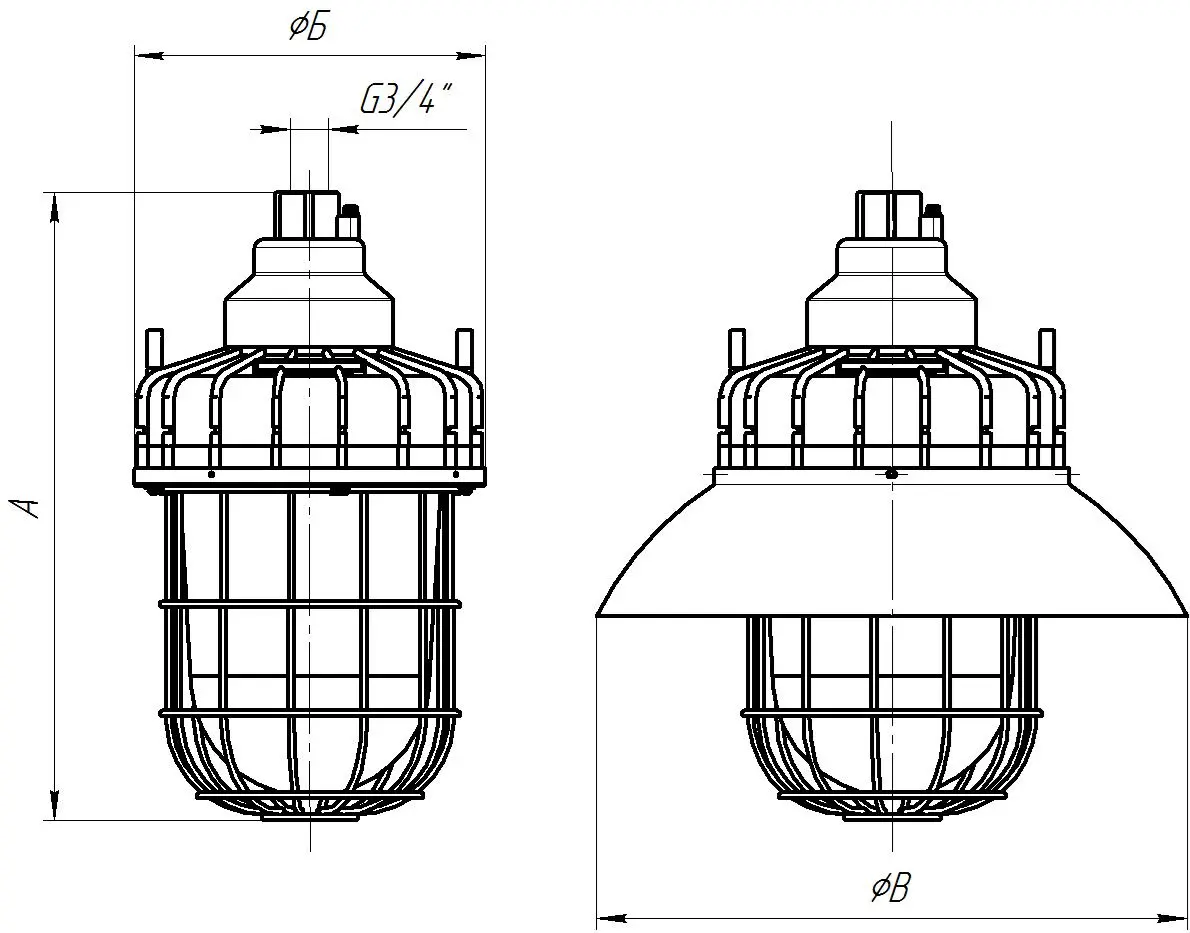

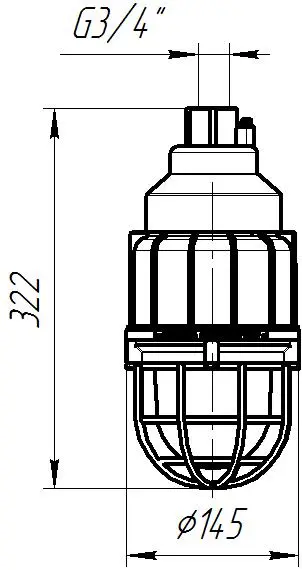

Конструкция
Светильники серии ПКВ-33 представляют собой круглый корпус из алюминиевого сплава. Плафон загерметизирован внутри обоймы,
изго-товленной из алюминиевого сплава, и вкручивается внутрь корпуса светильника по резьбе. Лампа размещена в корпусе с видом
взрывозащиты «взрывонепроницаемая оболочка». В зависимости от крепления, на светильнике возможна установка одного или двух
кабельных вводов типа М25х1,5 для прокладки кабеля питания Ø10-14мм
Пример формулировки заказа:
ПКВ-33-СД.Л.-50-М25-(230)-5000-УХЛ1-1Ex d IIC T6 Gb
Светильник серии ПКВ-33, использует светодиодные лампы, мощность 50 Вт, оснащен кабельным вводом типа М25, работает от напряжения 230 В
переменного тока, цветовая температура 5000 К, климатическое исполнение УХЛ1, уровень взрывозащиты 1Ex d IIC T6 Gb.
Структура условного обозначения светильников типа ПКВ для светодиодных модулей
ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:
ПКВ – светильник взрывозащищенный для промышленных предприятий;
Х1 – серия светильника:
- 11 – светильник для светодиодных модулей.
- 22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
- 33 - светильник для ламп накаливания, газоразрядных ламп.
- 01 – светильник для встраиваемых светодиодных модулей.
- 02- светильник для встраиваемых светодиодных модулей.
- 03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
- 04 – прожектор для встраиваемых светодиодных модулей,
- 05 - светильник для встраиваемых светодиодных модулей
АЗС – светильник для встраиваемых светодиодных модулей.
ЛС – светодиодная лента.
Х2 – тип применяемой лампы:
- Л.НАК. – лампа накаливания,
- РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
- ЛЮМ.ИНД. – люминесцентные индукционные лампы,
- РТ.Л. – ртутная лампа вы-сокого давления,
- НАТ.Л. – натриевая лампа высокого давления,
- ГАЛ.Л. – металлогалогенная лампа,
- ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
- АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>
Х3 – мощность используемого в светильнике модуля (Вт)
Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:
- 1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
- 2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
- 3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель
Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);
Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией
Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.
Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- У5 – для светильников в рудничном исполнении;
- У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.
Х9 – маркировка взрывозащиты согласно Приложения В.
Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
