Светильник ПКВ-05
Маркировка взрывозащиты:
- 1Ex db IIC T6 Gb
Назначение
Эти светильники предназначены для использования в промышленных предприятиях, где требуется надёжное и долговечное освещение, устойчивое к воздействию агрессивных факторов окружающей среды, таких как коррозия и механические повреждения. Они подходят для установки как внутри помещений, так и снаружи, благодаря защите от влаги и пыли по классу IP66.
Основные параметры
- Напряжение питания АС\DC До 230 ±10% В
- Частота переменного напряжения 50-60 Гц
-
Коэффициент полезного действия, не менее:
- с отражателем и сеткой 50% - - с отражателем без сетки 60%
- Класс свето-распределения светодиодных светильников П
- - для светодиодных светильников и светильников с люминесцентными лампами 0,95
- Температура свечения К, светодиодных светильников, в соответствии с СП 2.5.2632-10 3500-5700
- Индекс цветопередачи светодиодных светильников, согласно СП 2.5.2632-10 70 < Ra < 90
Конструкция
Светильники серии ПКВ-05 представляют собой прямоугольный корпус из анодированного алюминия, обладающего повышенной износостойкостью и защитой от коррозии, торцевые крышки из литого алюминия с порошковым покрытием.
Форма используемого профиля такова, что внутреннее пространство светильника разделяется алюминиевыми стенками, что вместе с закалённым стеклом формирует две изолированные камеры, в одной из которых размещается драйвер и клеммы подключения внешнего кабеля питания, а во второй расположена светодиодная панель.
Внутреннее пространство светильника позволяет устанавливать внутрь изделия модуль аварийного освещения, обеспечивающий автономную работу светильника в аварийном режиме (10Вт) до 90 минут.

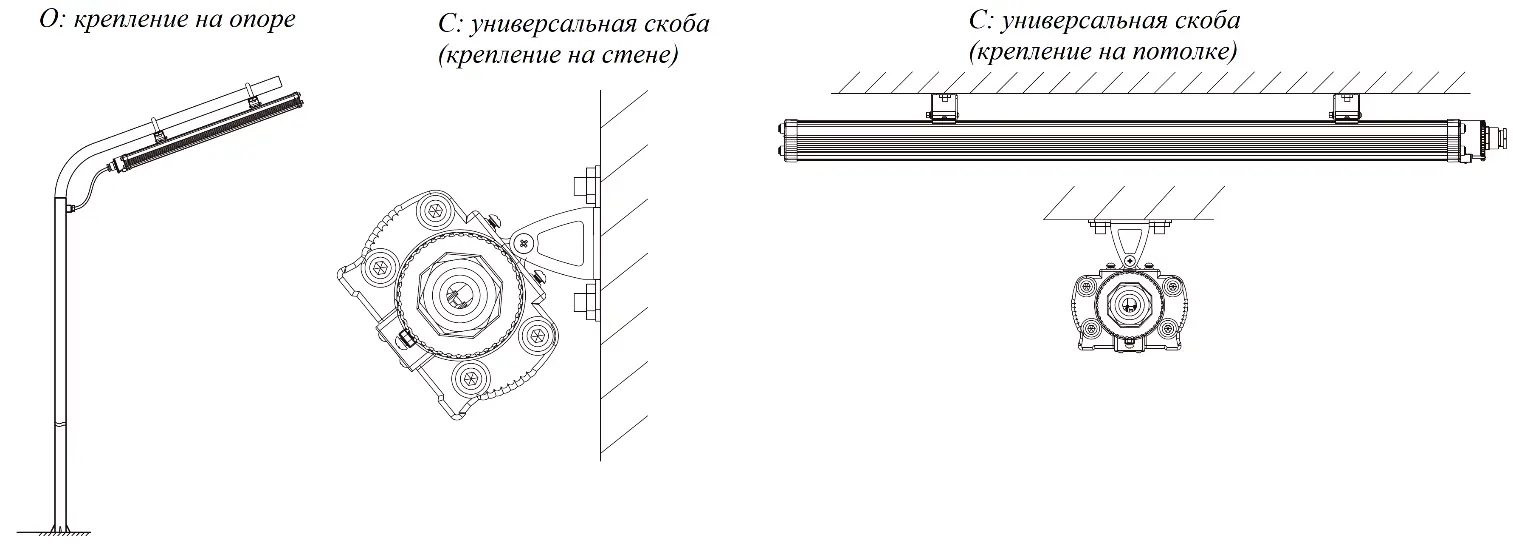

Светильник имеет следующие виды крепления:
- С-универсальная скоба (для крепления на стене и потолке);
- О - на опоре.
На светильнике возможна установка одного кабельного ввода типа G3/4, для прокладки кабеля питания Ø7-12,5мм.
Светильники изготавливаются в четырех корпусных версиях:
- ПКВ-05-СД.Л.9 – для светодиодных линеек до 9 Вт;
- ПКВ-05-СД.Л.18 – для светодиодных линеек до 18 Вт;
- ПКВ-05-СД.Л.36 – для светодиодных линеек до 36 Вт;
- ПКВ-05-СД.Л.54 – для светодиодных линеек до 54 Вт.

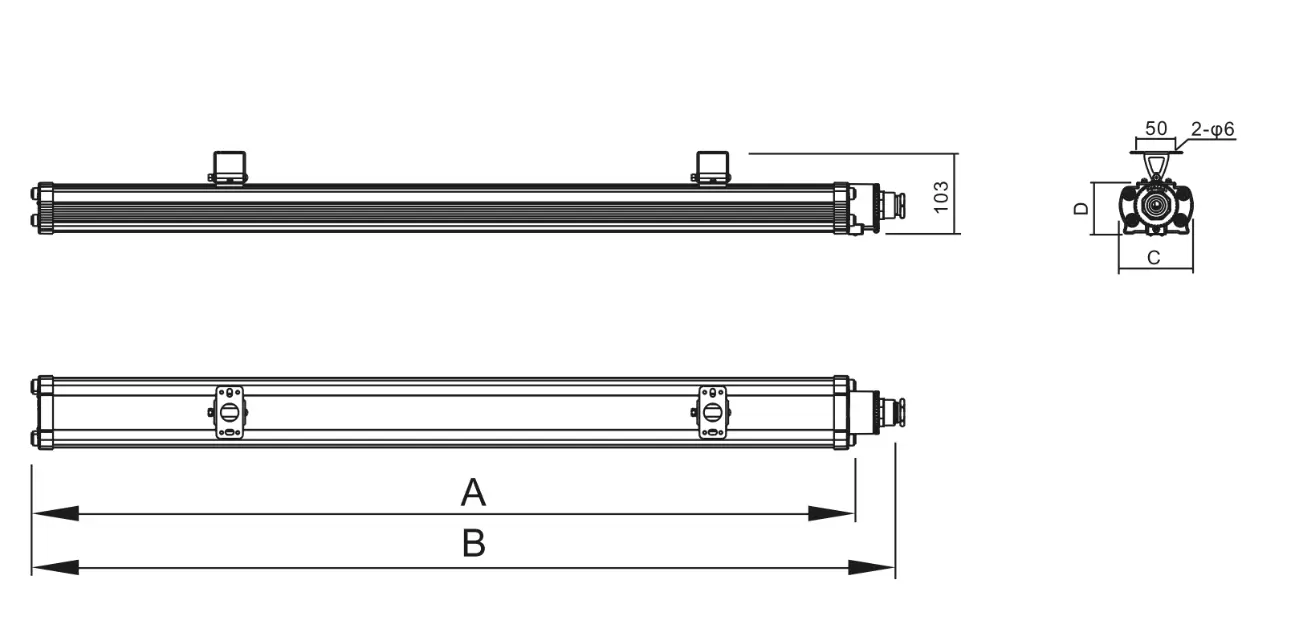

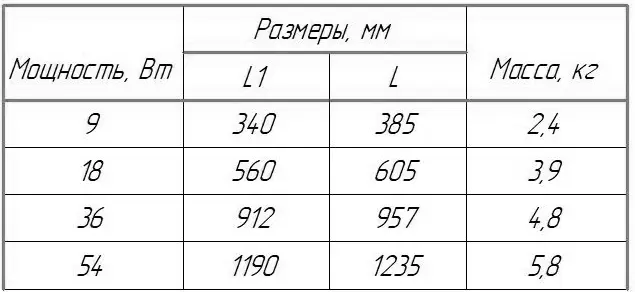

Габаритные, установочные, присоединительные размеры, масса светильников
Пример формулировки заказа:
ПКВ-05-СД.Л.18-О-(G3/4)-(230)-5000-УХЛ1-IP66
Светильник серии ПКВ-05, использует светодиодные линейки до 18 Вт, крепится на опоре, оснащен кабельным вводом типа G3/4, работает от напряжения 230 В переменного тока, цветовая температура 5000 К, климатическое исполнение УХЛ1, степень защиты IP66.
Структура условного обозначения светильников типа ПКВ для светодиодных модулей
ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:
ПКВ – светильник взрывозащищенный для промышленных предприятий;
Х1 – серия светильника:
- 11 – светильник для светодиодных модулей.
- 22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
- 33 - светильник для ламп накаливания, газоразрядных ламп.
- 01 – светильник для встраиваемых светодиодных модулей.
- 02- светильник для встраиваемых светодиодных модулей.
- 03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
- 04 – прожектор для встраиваемых светодиодных модулей,
- 05 - светильник для встраиваемых светодиодных модулей
АЗС – светильник для встраиваемых светодиодных модулей.
ЛС – светодиодная лента.
Х2 – тип применяемой лампы:
- Л.НАК. – лампа накаливания,
- РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
- ЛЮМ.ИНД. – люминесцентные индукционные лампы,
- РТ.Л. – ртутная лампа вы-сокого давления,
- НАТ.Л. – натриевая лампа высокого давления,
- ГАЛ.Л. – металлогалогенная лампа,
- ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
- АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>
Х3 – мощность используемого в светильнике модуля (Вт)
Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:
- 1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
- 2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
- 3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель
Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);
Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией
Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.
Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- У5 – для светильников в рудничном исполнении;
- У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.
Х9 – маркировка взрывозащиты согласно Приложения В.
Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
