Светильник ПКВ-03

Маркировка взрывозащиты:

2Ex nR II T6 Gс Х
1Ex s IIС T6 Gb Х
1Ex db eb mb IIC T5 Gb X
1Ex eb mb IIC T6 Gb Х

Назначение

Этот светильник предназначен для использования во взрывоопасных зонах и обеспечивает высокую степень защиты благодаря своим конструктивным особенностям и материалам.

OпсОписание ГбГабариты УсУсл. обозначения

Основные параметры

Напряжение питания АС\DC До 230 ±10% В
Частота переменного напряжения 50-60 Гц
Коэффициент полезного действия, не менее:
- с отражателем и сеткой 50%
- с отражателем без сетки 60%
Класс свето-распределения светодиодных светильников П
- для светодиодных светильников и светильников с люминесцентными лампами 0,95
Температура свечения К, светодиодных светильников, в соответствии с СП 2.5.2632-10 3500-5700
Индекс цветопередачи светодиодных светильников, согласно СП 2.5.2632-10 70 < Ra < 90

Назначение

Конструкция

Светильники серии ПКВ-03 состоят из отдельных взрывозащищенных модулей со степенью защиты IP67, закреплённых на общей раме и взрывозащищенной вводной клеммной коробки.

Модуль состоит из радиатора, платы питания со светодиодами и защитного свето-пропускающего элемента. Защитный свето-пропускающий элемент из особо прочного поликарбоната с высокой свето-пропускающей способностью. Источник света в светильниках с взрывозащитой 1Ex s IIС T6 Gb Х/ Ex tb IIIC T80°C Db сделан необслуживаемым элементом. В светильнике с взрывозащитой 2Ex nR II T6 Х Gс Х/ Ex tс IIIC T80°C Dс, взрывозащита обеспечивается в том числе и уплотнением между свето- пропускающим элементом и радиатором, представляющее из себя силиконовое уплотнение сохраняющее свою эластичность в любых климатических условиях. Силикон стойкий как к высоким, так и низким температурам (вплоть до минус 70°С).

Светильники с видом взрывозащиты 1Ex db eb mb IIC T5 Gb X состоит из от-дельных взрывозащищенных модулей со степенью защиты IP67, закреплённых на общей раме. Модули подсоединяются к взрывозащищенной клеммной распределительной коробке с видом взрывозащиты «d».

Модуль состоит из радиатора, платы питания со светодиодами и защитного свето-пропускающего элемента. Защитный свето-пропускающий элемент из особо прочного поликарбоната с высокой свето-пропускающей способностью. Источник света в светильниках с взрывозащитой 1Ex db eb mb IIC T5 Gb X/ Ex tb IIIC T95°C Db сделан необслуживаемым элементом. В светильнике силиконовое уплотнение, между свето-пропускающим элементом и радиатором, сохраняющее свою эластичность в любых климатических условиях. Силикон стойкий как к высоким, так и низким температурам (вплоть до минус 70°С).

Крепление светильника может осуществляться на любую плоскую поверхность с помощью крепление на «Скобе», и крепиться на трубу с диаметром до 60 мм. Знак «Х» означает: конструкция модулей светильника неразборная с посто-янно присоединенным кабелем и дополнительной информационной надпи-сью «ОПАСНОСТЬ ПОТЕНЦИАЛЬНОГО ЭЛЕКТРОСТАТИЧЕСКОГО ЗАРЯДА!» и особые условия эксплуатации: протирка (чистка) поверхности свето-пропускающего элемента допускается только влажной тканью.

Габаритные, установочные, присоединительные размеры, масса светильников

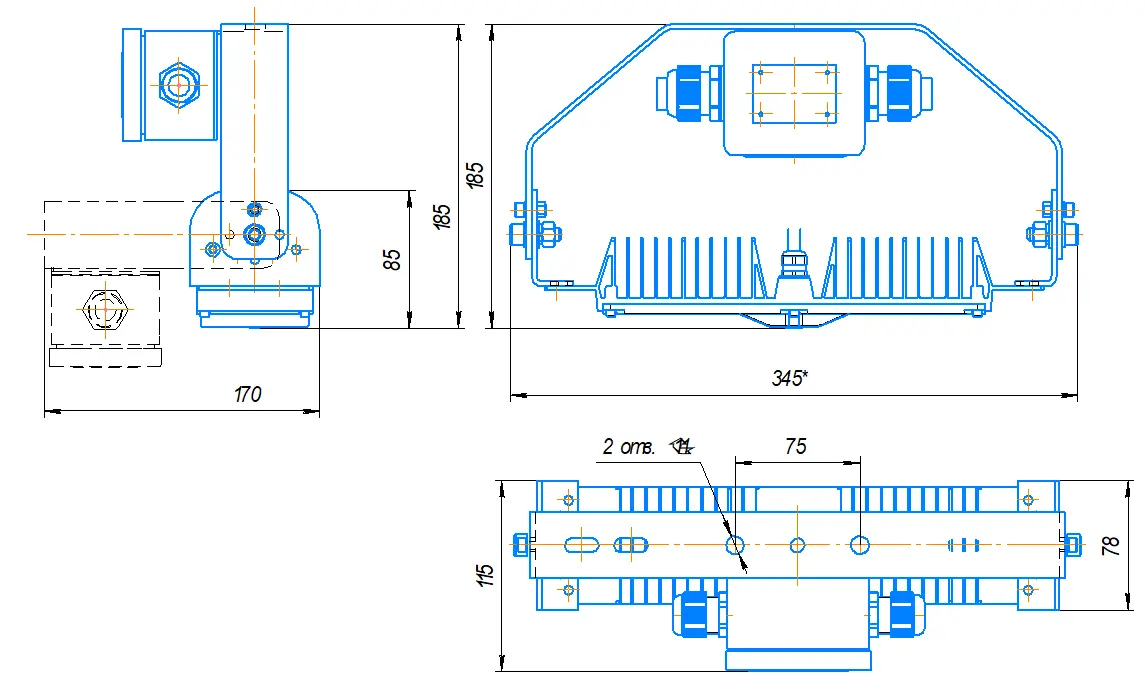

Мощность от 20 до 40Вт «С»: креплении Скобе

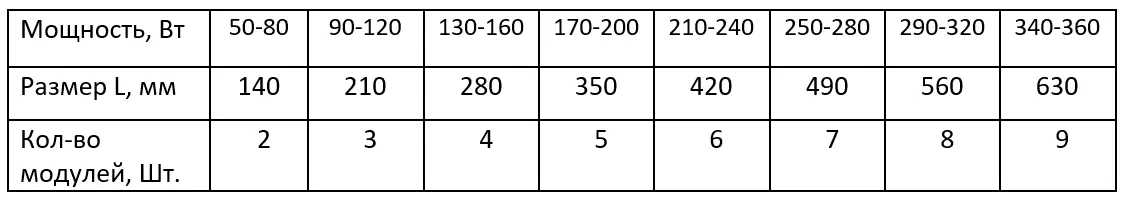

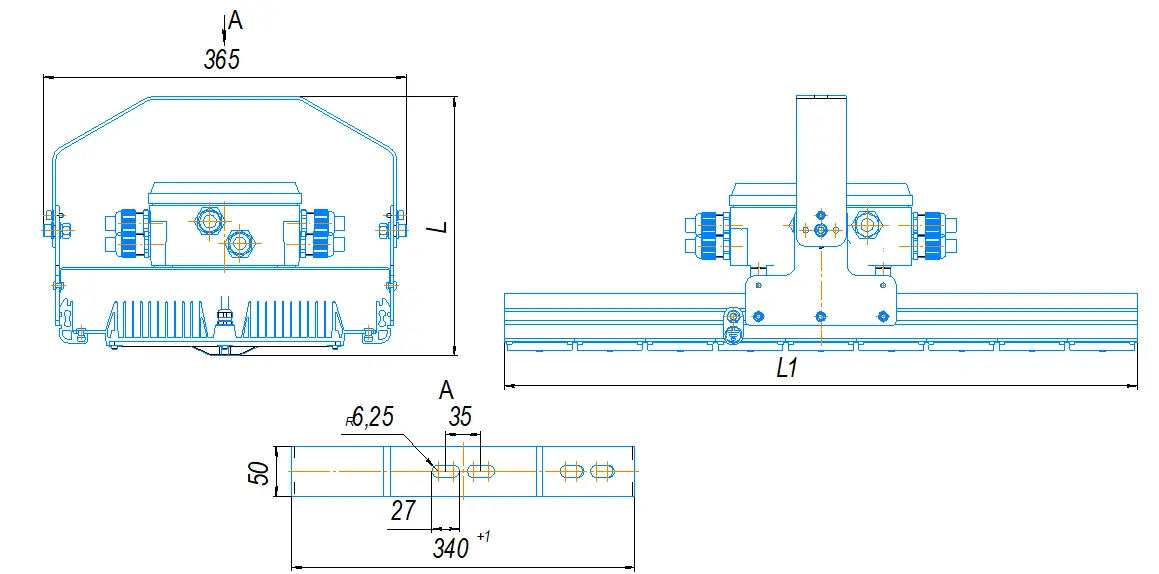

Мощность от 50 до 360Вт «С»: креплении Скобе

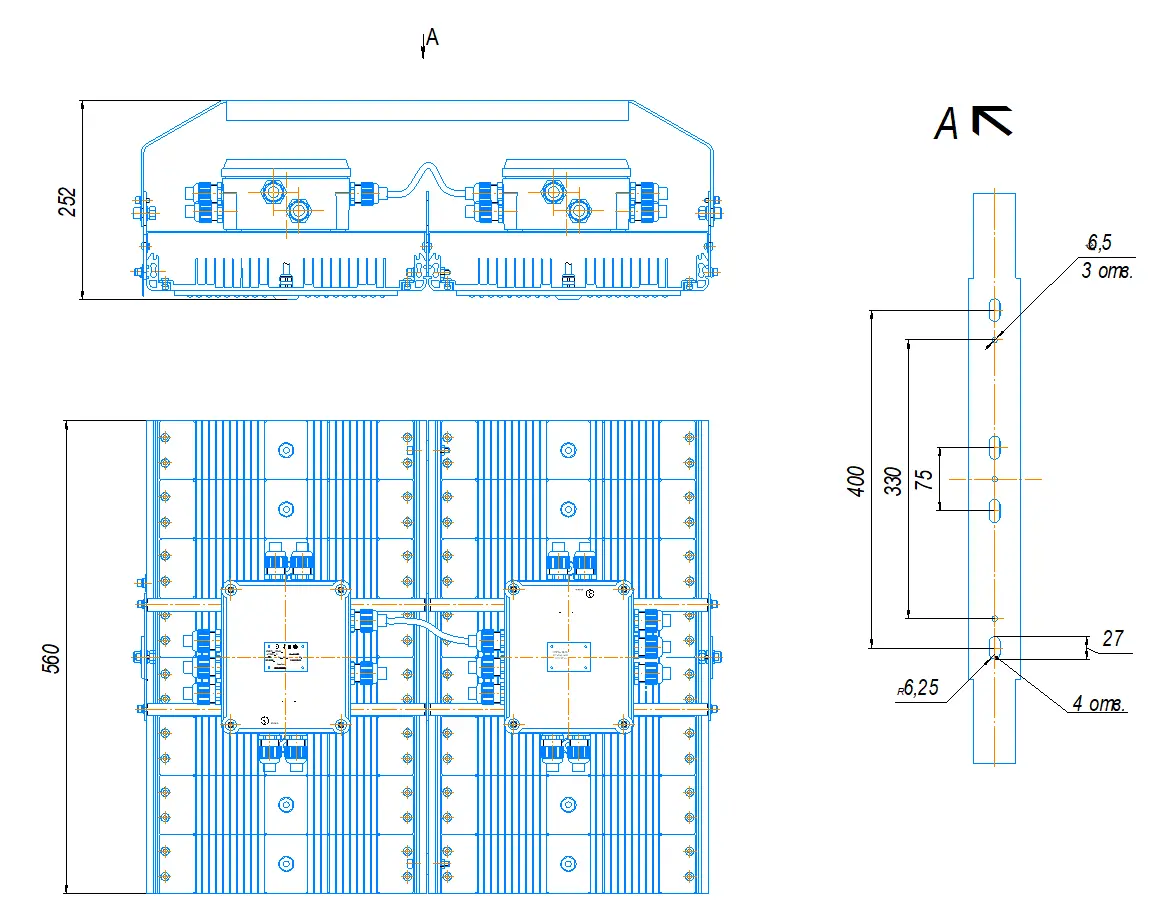

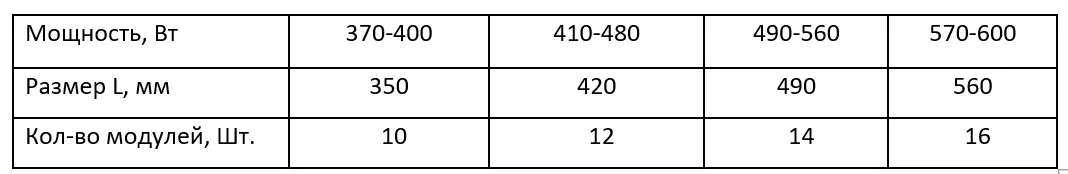

Мощность от 370 до 600Вт «С»: креплении Скобе

Пример формулировки заказа:

ПКВ-03-СД.Л.-50-С-(230)-5000-УХЛ1-1Ex db eb mb IIC T5 Gb X

Светильник серии ПКВ-03, использует светодиодные лампы, мощность 50 Вт, крепится на скобе, работает от напряжения 230 В переменного тока, цветовая температура 5000 К, климатическое исполнение УХЛ1, уровень взрывозащиты 1Ex db eb mb IIC T5 Gb X.

Структура условного обозначения светильников типа ПКВ для светодиодных модулей

ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:

ПКВ – светильник взрывозащищенный для промышленных предприятий;

Х1 – серия светильника:

11 – светильник для светодиодных модулей.
22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
33 - светильник для ламп накаливания, газоразрядных ламп.
01 – светильник для встраиваемых светодиодных модулей.
02- светильник для встраиваемых светодиодных модулей.
03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
04 – прожектор для встраиваемых светодиодных модулей,
05 - светильник для встраиваемых светодиодных модулей

АЗС – светильник для встраиваемых светодиодных модулей.

ЛС – светодиодная лента.

Х2 – тип применяемой лампы:

Л.НАК. – лампа накаливания,
РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
ЛЮМ.ИНД. – люминесцентные индукционные лампы,
РТ.Л. – ртутная лампа вы-сокого давления,
НАТ.Л. – натриевая лампа высокого давления,
ГАЛ.Л. – металлогалогенная лампа,
ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>

Х3 – мощность используемого в светильнике модуля (Вт)

Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:

1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель

Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);

Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией

Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.

Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:

У5 – для светильников в рудничном исполнении;
У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.

Х9 – маркировка взрывозащиты согласно Приложения В.

Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
