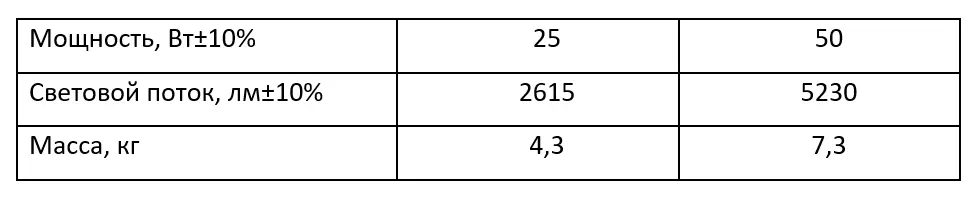

Основные параметры
Назначение
Этот светильник предназначен для использования в промышленных предприятиях, особенно в зонах с потенциально взрывоопасной
средой. Он обеспечивает освещение в таких условиях, где существует риск возникновения взрыва из-за присутствия горючих газов,
паров или пыли. Благодаря своей специальной конструкции и уровню взрывозащиты, такой светильник гарантирует безопасность
эксплуатации даже в самых сложных производственных условиях.
Конструкция

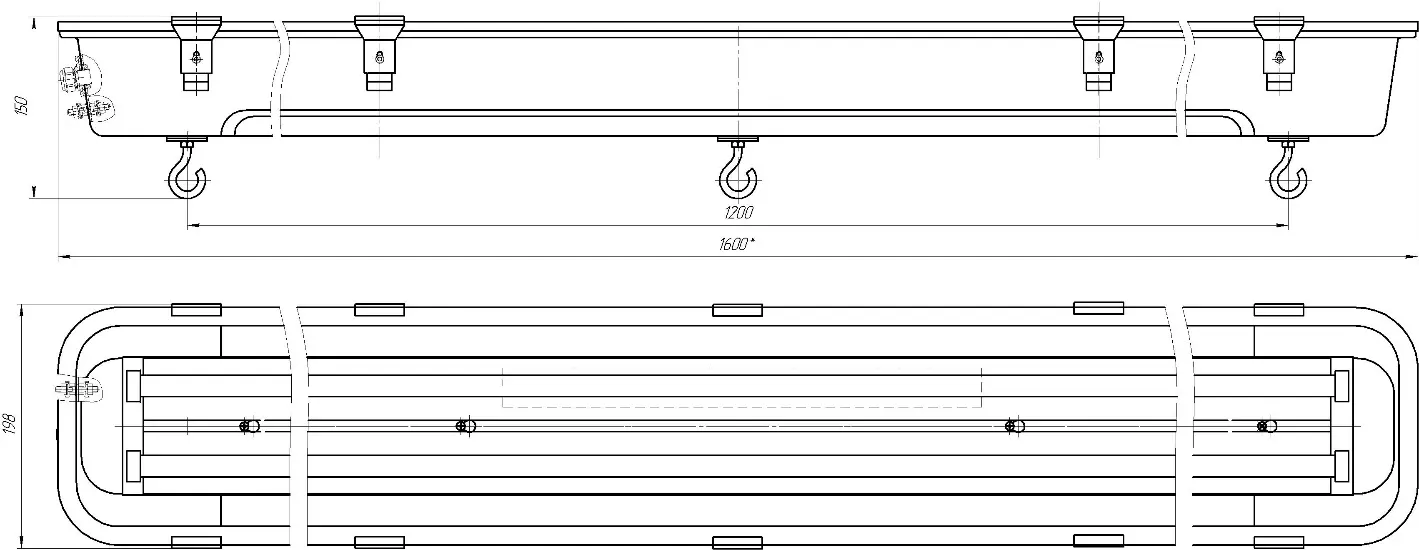

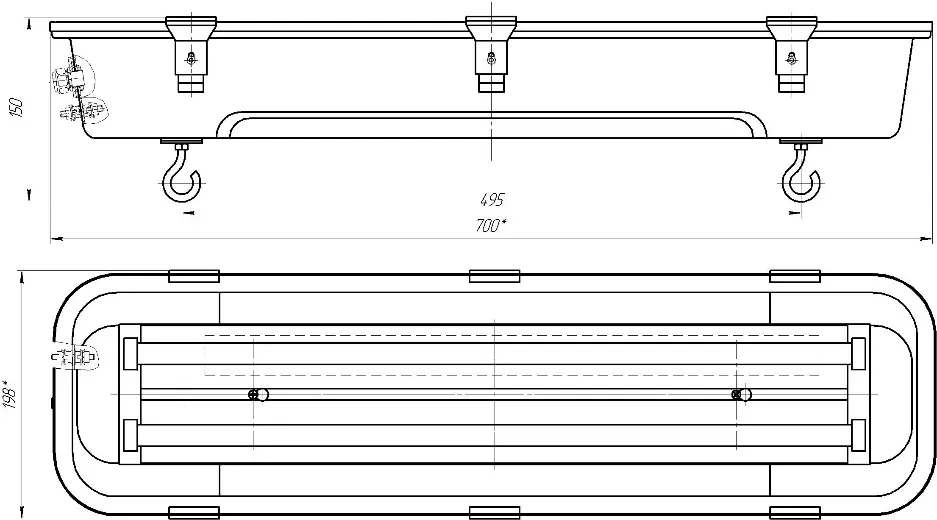

Светильники серии ПКВ-02 представляют собой корпус из нержавеющей стали прямоугольной формы. Блок управления светильником и аккумулятор
(опционально) размещены под светодиодной панелью. Блок управления светильником и аккумулятор дополнительно заключены в капсулу,
засыпаны песком и залиты компаундом, образуя Ех-компонент с маркировкой взрывозащиты Ex eb q II Gb U или полностью залиты компаундом,
образуя Ех-компонент с маркировкой взрывозащиты Ex eb mb II Gb UБлок зажимов БЗ для подключения питания светильника устанавливается внутри
светильника под панелью с лампами на монтажной панели. В светильнике возможна установка двух кабельных вводов для транзитной прокладки
кабеля питания. В заводской комплектации светильник поставляется с одним кабельным вводом.
Пример формулировки заказа:
ПКВ-02-СД.Л.-АК-50-П-(М20)-(230)-5000-УХЛ1-1Ex eb mb IIC T6/T5 Gb
Светильник взрывозащищённый серии ПКВ-02, с использованием светодиодных ламп, оснащённый аккумулятором, мощностью 50 Вт,
с потолочным типом крепления, одним кабельным вводом диаметром М20, напряжением питания 230 В, цветовой температурой 5000 К,
климатическим исполнением УХЛ1, уровнем взрывозащиты 1Ex eb mb IIC T6/T5 Gb.
Структура условного обозначения светильников типа ПКВ для светодиодных модулей
ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:
ПКВ – светильник взрывозащищенный для промышленных предприятий;
Х1 – серия светильника:
- 11 – светильник для светодиодных модулей.
- 22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
- 33 - светильник для ламп накаливания, газоразрядных ламп.
- 01 – светильник для встраиваемых светодиодных модулей.
- 02- светильник для встраиваемых светодиодных модулей.
- 03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
- 04 – прожектор для встраиваемых светодиодных модулей,
- 05 - светильник для встраиваемых светодиодных модулей
АЗС – светильник для встраиваемых светодиодных модулей.
ЛС – светодиодная лента.
Х2 – тип применяемой лампы:
- Л.НАК. – лампа накаливания,
- РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
- ЛЮМ.ИНД. – люминесцентные индукционные лампы,
- РТ.Л. – ртутная лампа вы-сокого давления,
- НАТ.Л. – натриевая лампа высокого давления,
- ГАЛ.Л. – металлогалогенная лампа,
- ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
- АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>
Х3 – мощность используемого в светильнике модуля (Вт)
Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:
- 1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
- 2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
- 3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель
Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);
Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией
Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.
Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- У5 – для светильников в рудничном исполнении;
- У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.
Х9 – маркировка взрывозащиты согласно Приложения В.
Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
