Светильник ПКВ-01
Маркировка взрывозащиты:
1Ex db IIC T6 Gb уровень взрывозащиты (1) Gb с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1 и маркировку взрывозащиты 1ExdbIICT6…Т5Gb по ГОСТ 31610.0, и Ex tb IIIC T800C…T950C Db по ГОСТ IEC 60079-31.Назначение
Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.
Основные параметры
- Напряжение питания АС\DC До 230 ±10% В
- Частота переменного напряжения 50-60 Гц
-
Коэффициент полезного действия, не менее:
- с отражателем и сеткой 50% - - с отражателем без сетки 60%
- Класс свето-распределения светодиодных светильников П
- - для светодиодных светильников и светильников с люминесцентными лампами 0,95
- Температура свечения К, светодиодных светильников, в соответствии с СП 2.5.2632-10 3500-5700
- Индекс цветопередачи светодиодных светильников, согласно СП 2.5.2632-10 70 < Ra < 90
Конструкция
Светильник серии ПКВ-01 представляет собой круглый корпус из алюминиевого сплава. Свето-пропускающий элемент удерживается с по-мощью обоймы, прикручиваемый винтами к обеспечивающему теплоотдачу радиатору. Светильник поделен на три раздельных взрывонепроницаемых отделения: отделение со светодиодной матрицей, отделение драйвера (блока питания) и отделения ввода. Отделения соединены с помощью проводов, проложенных внутри залитых компаундом втулок. В зависимости от типо- исполнения, на светильнике возможна установка одного или двух кабельных вводов типа М25х1,5, для прокладки кабеля питания Ø10-14мм. В заводской комплектации светильник поставляется с заглушками М25х1,5.
Светильник изготовлен из коррозионностойкого модифицированного алюминиевого сплава со специальным покрытием обеспечивает длительный срок службы изделия, поставляется в комплекте с выбранным креплением. Светопропускающий элемент выполнен из боросиликатного стекла.
По умолчанию светильник комплектуется штуцером с резьбой М25. По запросу заказчика возможна комплектация взрывозащищенным кабельным вводом (например, для бронированного кабеля, для бронированного кабеля в трубе, для небронированного кабеля. Возможно исполнение светильника, предусматривающие транзитную прокладку кабеля.

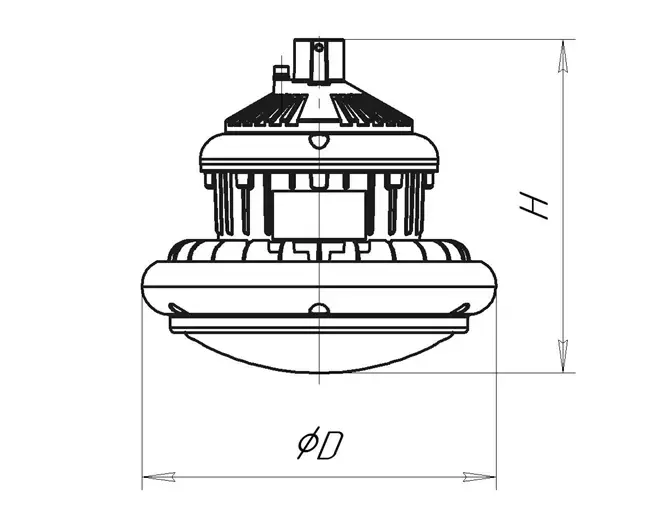

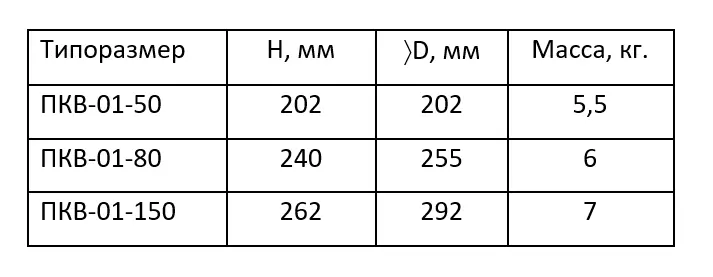

Габаритные, установочные, присоединительные размеры, масса светильников
afjksdfhkjsaразмеры, масса светильников
Пример формулировки заказа:
ПКВХ1-СД.Л.-АК-50-Т1-230-5700-УХЛ1
Светильник серии ПКВХ1 с SMD светодиодами, оснащенный аккумулятором, мощностью 50 Вт, креплением на трубу, работающий от сети 230 В, с цветовой температурой 5700 К и климатическим исполнением УХЛ1.
Структура условного обозначения светильников типа ПКВ для светодиодных модулей
ПКВ -Х1– Х2 - АК–Х3 Х4–(Х5)–(Х6)–Х7- Х8-Х9–Х10…Xn, где:
ПКВ – светильник взрывозащищенный для промышленных предприятий;
Х1 – серия светильника:
- 11 – светильник для светодиодных модулей.
- 22 – светильник для линейных светодиодных ламп, встраиваемых светодиодных модулей
- 33 - светильник для ламп накаливания, газоразрядных ламп.
- 01 – светильник для встраиваемых светодиодных модулей.
- 02- светильник для встраиваемых светодиодных модулей.
- 03 – светильник из независимых светодиодных модулей, встраиваемых светодиодных модулей
- 04 – прожектор для встраиваемых светодиодных модулей,
- 05 - светильник для встраиваемых светодиодных модулей
АЗС – светильник для встраиваемых светодиодных модулей.
ЛС – светодиодная лента.
Х2 – тип применяемой лампы:
- Л.НАК. – лампа накаливания,
- РТ.Л.ВБ. – ртутная лампа высокого давления со встроенным балластом,
- ЛЮМ.ИНД. – люминесцентные индукционные лампы,
- РТ.Л. – ртутная лампа вы-сокого давления,
- НАТ.Л. – натриевая лампа высокого давления,
- ГАЛ.Л. – металлогалогенная лампа,
- ЭНСБ.Л. – энергосберегающие компактные люминесцентные лампы (КЛЛ),СД.Л. – светодиодные лампы
- АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возмож-ность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается;>
Х3 – мощность используемого в светильнике модуля (Вт)
Х4 – тип крепления: Тип крепления в соответствии с технической документацией. Опцио-нально, в скобках, указывается кол-во кабельных вводов и тип:
- 1-кабельный ввод М20 4-кабельный ввод М20 под бронированный кабель
- 2-кабельный ввод М25 5- кабельный ввод М25 под бронированный кабель
- 3-кабельный ввод М32 6- кабельный ввод М32 под бронированный кабель
Х5 – напряжение питания и тип тока (указывается для светодиодных источников света);
Х6 – опционально диаметр кабеля и упрощённо тип кабельного ввода указывается в соответ-ствии с технической документацией
Х7 – цветовая температура, для светодиодных источников света, если индекс не указывается применяется стандартное исполнение 5000К.
Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- У5 – для светильников в рудничном исполнении;
- У1, ХЛ1, УХЛ1, Т1, М1, О1, ОМ1, В1 для светильников, если индекс не указан применяется стандартное исполнение УХЛ1.
Х9 – маркировка взрывозащиты согласно Приложения В.
Х10…Х19 – дополнительные требования к конструкции, не влияющие на уровень взрывозащиты (дополнительные данные по типу крепления, наличие переходных муфт, длинна кабеля, вторичная оптика, индекс цветопередачи, наличие и вид отражателя или кривая света, и т.д.)
