Устройство коммутации ВУК-К-П

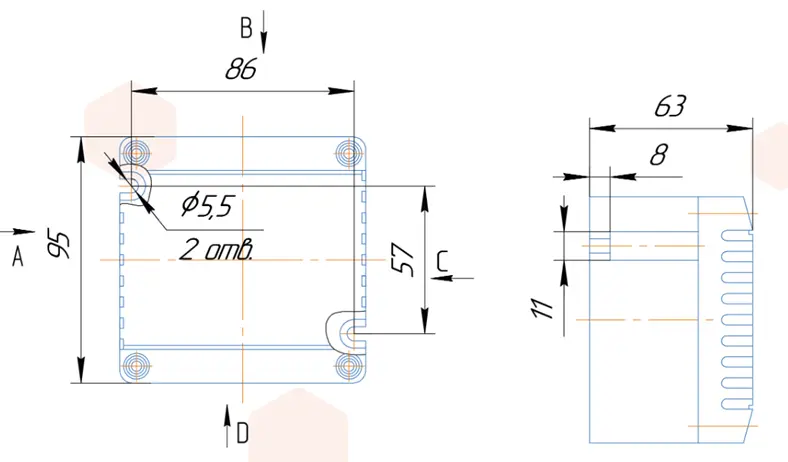

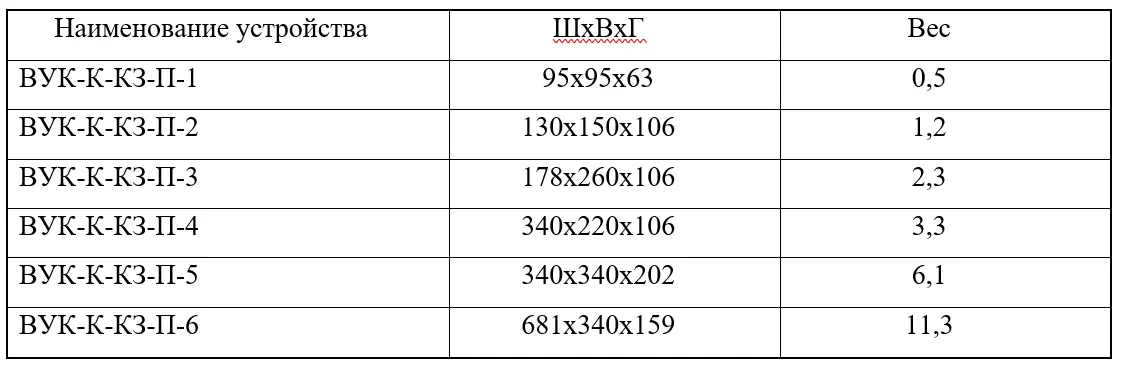

Габаритные, установочные и присоединительные размеры комплектных устройств

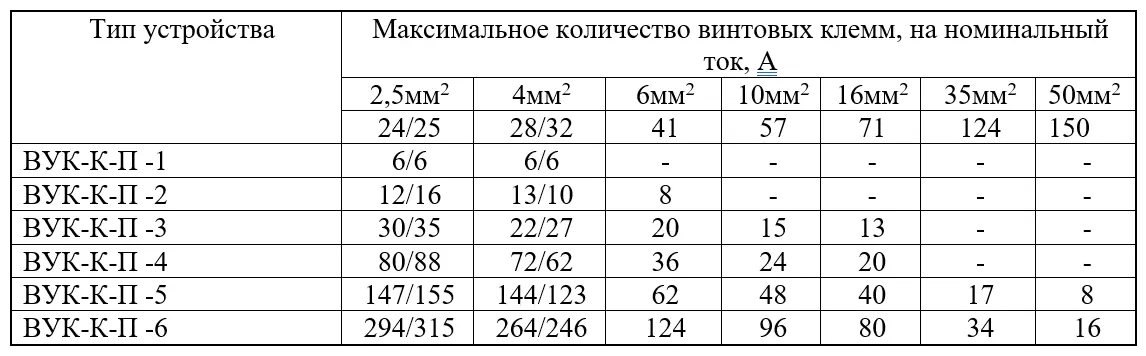

Максимальное количество винтовых клемм при установке на дин-рейку и номинальный ток комплектных устройств ВУК-К-П-КЗ-Х-Х-Х-В1,5.

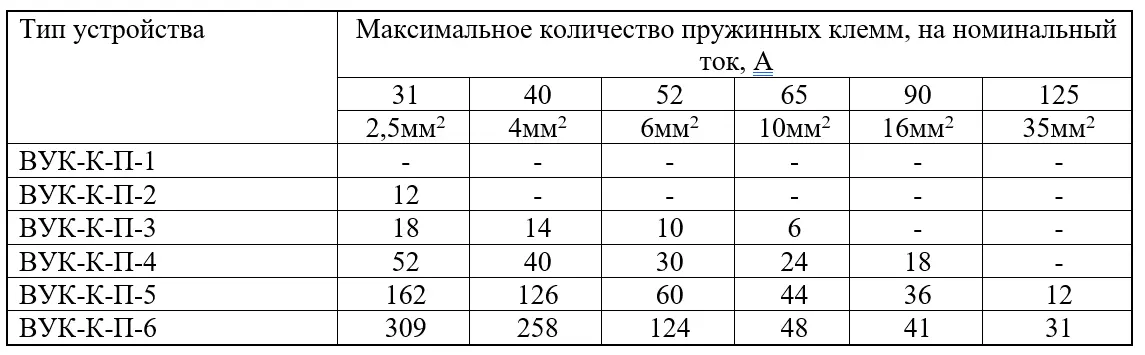

Максимальное количество пружинных клемм при установке на дин-рейку и номинальный ток комплектных устройств ВУК-К-П-КЗ-Х-Х-Х-В1,5.

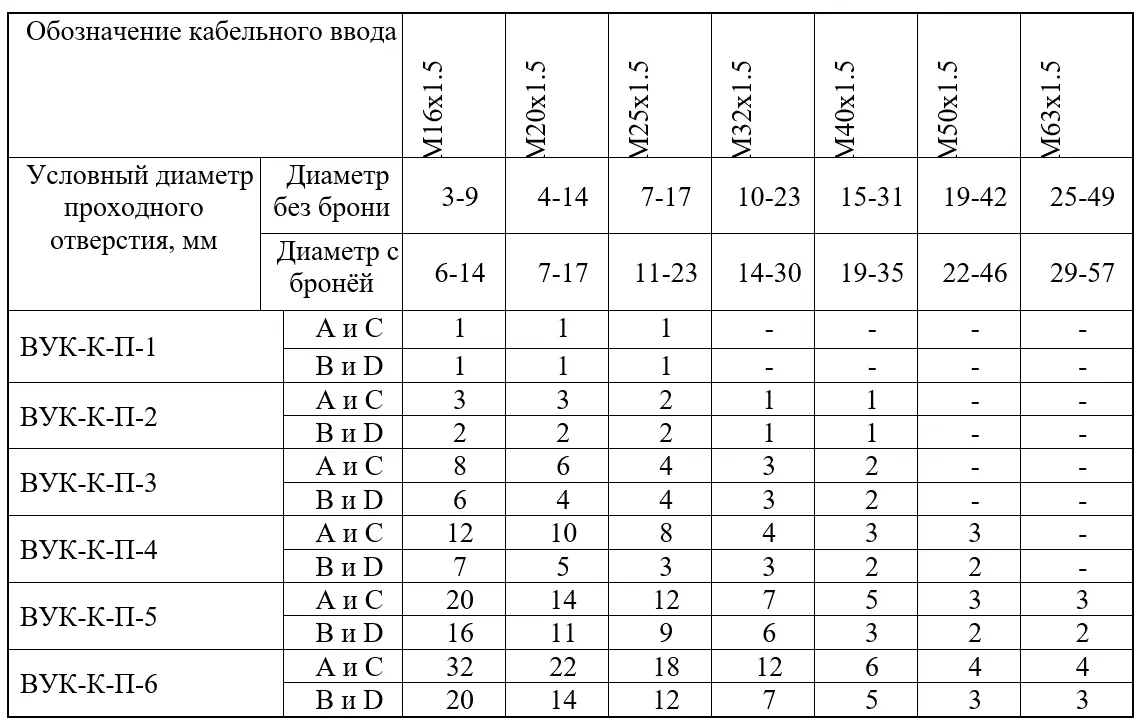

Количество вводов, располагаемое на корпусах комплектных устройств типа ВУК-К-П-КЗ-Х-Х-Х-В1,5.

Пример формулировки заказа:

ВУК-К-КЗ-П-3-16-8П-РЕ-16П-А-25х2-В-СП-IExdIICT4-ОМ1-ПРОМ

Устройство коммутации типа коробка зажимов с уровнем взрывозащиты повышенной надежности против взрыва. П: Материал оболочек — пластмасса. 3: Типоразмер применяемой оболочки (подходит именно для пластиковых корпусов). 16: Номинальный ток зажимов или блоков зажимов составляет 16 ампер. 8П: Используется восемь пружинных зажимов (буква «П» означает использование пружинных зажимов). РЕ-16П: Установлена одна клемма заземления с таким же номинальным током, как и основные зажимы (16 ампер). Поскольку используется пружинная конструкция, добавляется индекс «П». А: Стандартный размер проходного отверстия для кабельных вводов, соответствующий данному типуоразмеру. 25х2: Есть два кабельных ввода диаметром 25 мм. В: Кабельные вводы размещены на стороне В корпуса. СП: Предусмотрена возможность использования съемной панели. IExdIICT4: Взрывозащита, позволяющая эксплуатацию во взрывоопасных средах класса II группы T4. ОМ1: Вид климатического исполнения согласно ГОСТ 15150, подходящий для эксплуатации в закрытых помещениях при нормальных климатических условиях. ПРОМ: Общепромышленное исполнение (не относится к взрывозащищенным изделиям).

---

Структура условного обозначения изделия

ВУК-Х0-Х1-(Х2)-Х3-Х4(Х4.1)/Х5-Х6/Х6.1-(Х7)-Х8-Х9-Х10-Х11–(Х12)-Х12.1-Х13 – Х14– Х15-Х16-Х17-Х18

Х0 - индекс обозначающий исполнение модульной системы К, У, О, С

Общие индексы

Х1 - материал оболочек: П - пластмасса, А - алюминиевый сплав, Н - листовая нержавеющая сталь, С - листовая сталь с антикоррозийным покрытием;

W - индекс, указывающий на наличие встроенного смотрового окна. Опционально в скобках после индекса допускается указывать габариты окна в сантиметрах.

Х2 - типоразмер устройства (указывается опционально). Для изделий, конструкция которых предусматривает корпус только одного типоразмера, индекс не указывается. Для устройств с индексом С указывается типоразмер вместе с основанием.

Х3 – количество и тип кабельной арматуры, сторона их установки по схеме d×n(Х), где d - тип вводов; n - их количество; Х - расположение на корпусе оболочки (А - слева, В - сверху, С – справа, сторона D не указывается).

К - кольцо заземление, индекс ставиться при необходимости, по умолчанию устанавливаются вводы без колец заземление

Х4 - номинальный ток и кол-во применяемых зажимов. Для системы с индексом «У» определяется спецификацией проекта.

Х4.1 - опционально указываются характеристики (напряжение, АС/DC, число контактов)

Х5 - – количество клемм и индекс «П», указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается;

Х6 - индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается;

Х6.1 - индекс указывающий: - для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению, такие же, как и силовые зажимы, индекс не указывается.

Х7 - количество и цвет индикаторов световых взрывозащищенных СИ:

СИ-Х1-Х2-Х3-Х4 где:

Х1 – вид взрывозащиты:

• “d” –имеет металлический корпус;
• “e” – имеет пластиковый корпус;

Х2 - индекс указывающий на тип крепления корпуса контактного блока: 6 - крепление на DIN-рейку или на монтажную пластину; 7 - крепление на крышку оборудования.

Х3 - цвет колбы;

Х4 - род тока и напряжение питания или номинальное напряжение.

В случае отсутствия в заказе комплектующих, индекс не указывается.

Примечание: цвет элемента или индикатора или кнопки обозначается как: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.

АС/DC - род тока и напряжение питания или номинальное напряжение. Для изделий, в состав которых не входят элементы, потребляющие электроэнергию (источники света, звука и пр.), индекс допускается не указывать.

Коммутация индекс К

Х8 - ССК-В соединитель кабельный вилка; ССК-Р- соединитель кабельный розетка; ССК-ВР- соединитель вилка с розеткой;РН- розетка настенная, РВ-розетка встраиваемая; ВН-вилка настенная; ВВ- вилка встраиваемая;

СВР Соединитель Взрывозащищенный Рудничный – СВР25, СВР63, СВР250, СВР320, СВР400

КЗ - коробка зажимов;

КЗВ2.2 — коробка зажимов высоковольтная на 2200В;

КЗВ6 — коробка зажимов высоковольтная на 6000В;

КЗВ10 — коробка зажимов высоковольтная на 10000В;

СП - индекс, указывающий на применение съемной панели. При отсутствии панели индекс не указывается.

СГК - кабельный ввод-стойка для греющего кабеля

Оповещение индекс О

Х9 – звуковое исполнение: ПД- пьезодинамик, Г- горн

Х10 - индекс указывающий на наличие информационного табло Т1, Т2, Т3, Т4, Т5

Х11 – опционально указываются характеристики табло (крепление, АК, «БЕГУЩАЯ СТРОКА», «ЗВУК», )

Примечание: информационная надпись может быть выполнена как по заказу, так и выбрана из ряда типовых , где цвет букв надписи: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.

для табло «БЕГУЩАЯ СТРОКА» цвет букв надписи: К – красный, Ж – жёлтый, З – зелёный;

цвет фона: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.

для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается;

Управление индекс У

Х12 – элементы, имеющие внешние органы управления и индикации:

П - кнопка без индикации;

ПК - кнопка без индикации с ключом;

С - кнопка грибовидная с самофиксацией, для исполнения без самофиксации дополнительно указывается индекс «б»;

СК - кнопка грибовидная с ключом;

ПП - переключатели поворотные;

КВ- клавишный выключатель;

ПКН - пьезокнопки

ПКИ – пьезокнопки с индикацией

ВА - выключатель автоматический, ВД- выключатель дифференциальный, УЗО-устройства защитного отключения, ВР-выключатель расцепляющий, ВАРТ-выключатель автоматический со встроенным реле тепловым, АВР – блок автоматического ввода резерва/

Х12.1 - опционально для переключателей указывается количество полюсов или номер схемы подключения.

В случае отсутствия в заказе комплектующих, индекс не указывается;

Х14 – элементы, устанавливаемые внутри корпуса и не имеющие внешних органов управления: ЭП- электрические предохранители, ПМ- пускатели магнитные, РП- реле промежуточное, РВ- реле времени, РКФ- реле контроля фаз, РТ- реле тепловые, Т- трансформаторы, БП- блоки питания, КИП- контрольно-измерительные приборы, ПЛК- программируемые логические контролеры, ИП- информационные панели, БЭУ- блок электронного управления.

Х13,Х15 – основные характеристики элемента(исполнение, цвет, размер, тип контактов, номинальный ток и прочие), указывается опционально

Х16 - Климатическое исполнение по ГОСТ 15150 69, в зависимости от исполнения, должны соответствовать: УХЛ1, УХЛ2, УХЛ3, УХЛ4, ХЛ1, ХЛ2, ХЛ3, ХЛ4, У1, У2, У3, У4, Т1, Т2, Т3, Т4, В1, В2, В3, В4, ОМ1, ОМ2, ОМ3, ОМ4.

Х17 - маркировка взрывозащиты
