Пример формулировки заказа:
ВУК-К-А-7.1-(Л-2БМ-М32)х3(А)-(Л-2-М25)х2(С)-(Л-2БМ-М20)х4(D)-57/30-КЗ-В1,5- 1Ех db IIB T6 Gb

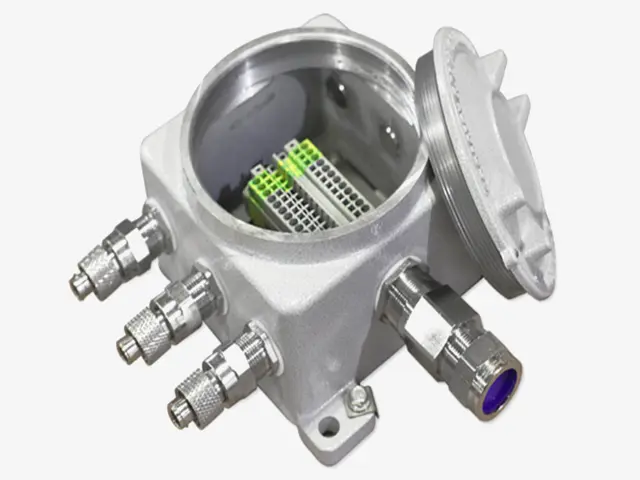

Комплектное устройство коммутации (КЗ-коробка зажимов) из алюминиевого сплава, типоразмера 7.1, тремя кабельными вводами из латуни под
бронированный кабель с резьбой М32 по стороне А, четырьмя кабельными вводами под бронированный кабель резьбой М20 по стороне D, двумя кабельными
вводами под небронированный кабель с резьбой М25 по стороне С, 30 клемм на 57 ампер, категории размещения В1,5
и маркировкой взрывозащиты 1Ех db IIB T6 Gb
Структура условного обозначения изделия
ВУК-Х0-Х1-(Х2)-Х3-Х4(Х4.1)/Х5-Х6/Х6.1-(Х7)-Х8-Х9-Х10-Х11–(Х12)-Х12.1-Х13 – Х14– Х15-Х16-Х17-Х18
Х0 - индекс обозначающий исполнение модульной системы К, У, О, С
Общие индексы
Х1 - материал оболочек: П - пластмасса, А - алюминиевый сплав, Н - листовая нержавеющая сталь, С - листовая сталь с антикоррозийным покрытием;
W - индекс, указывающий на наличие встроенного смотрового окна. Опционально в скобках после индекса допускается указывать габариты окна в сантиметрах.

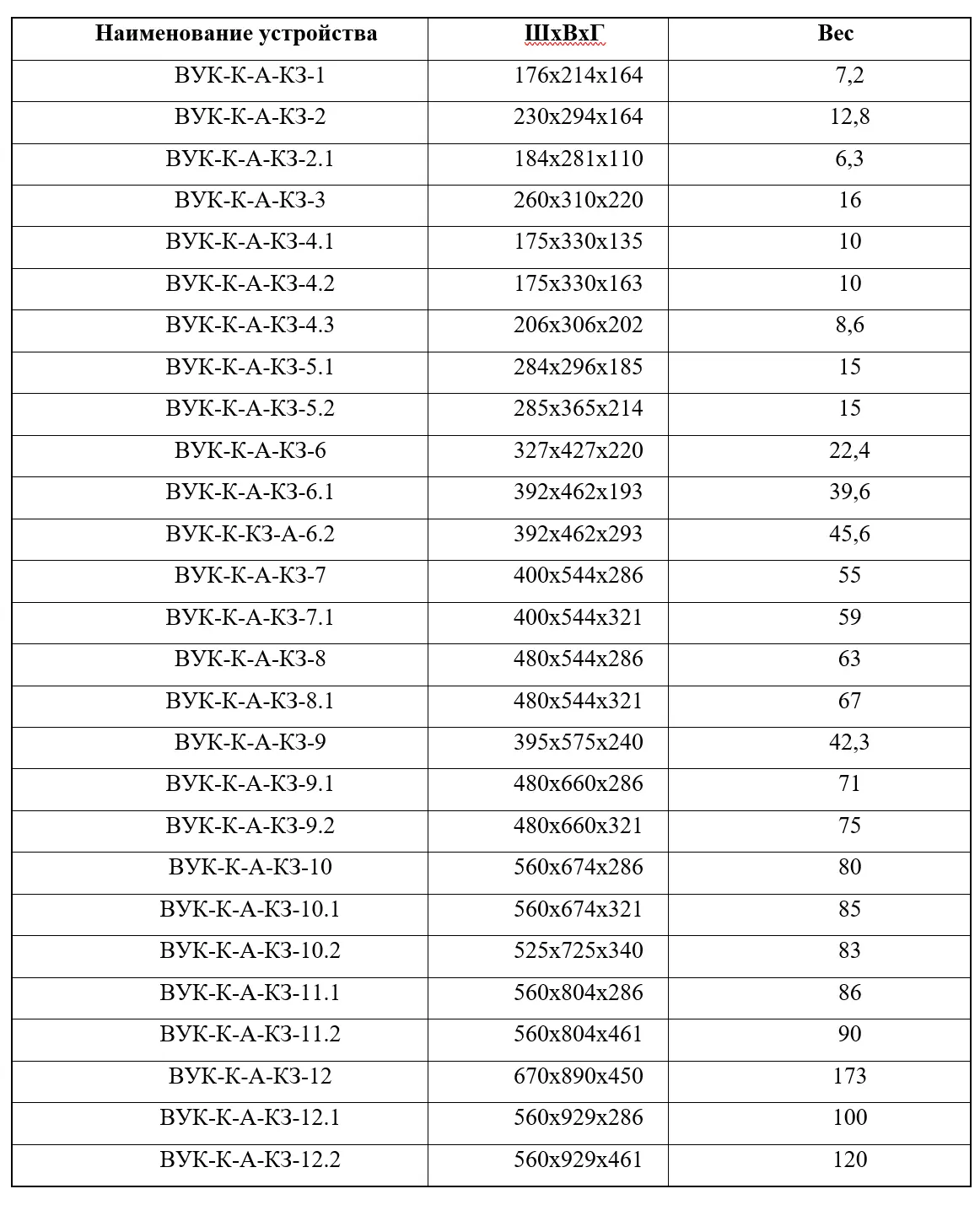

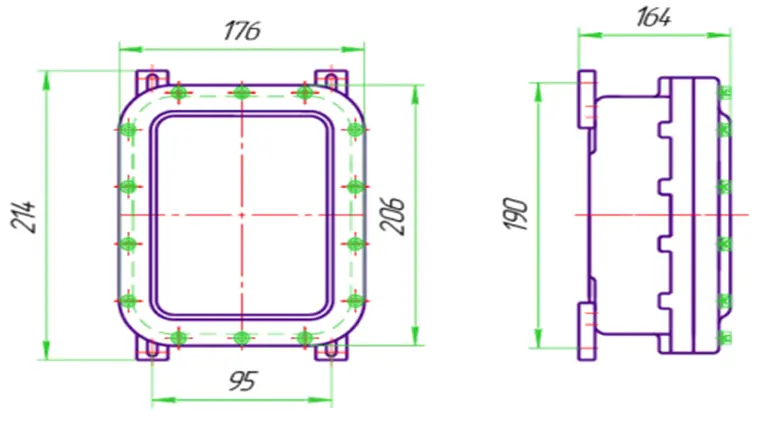

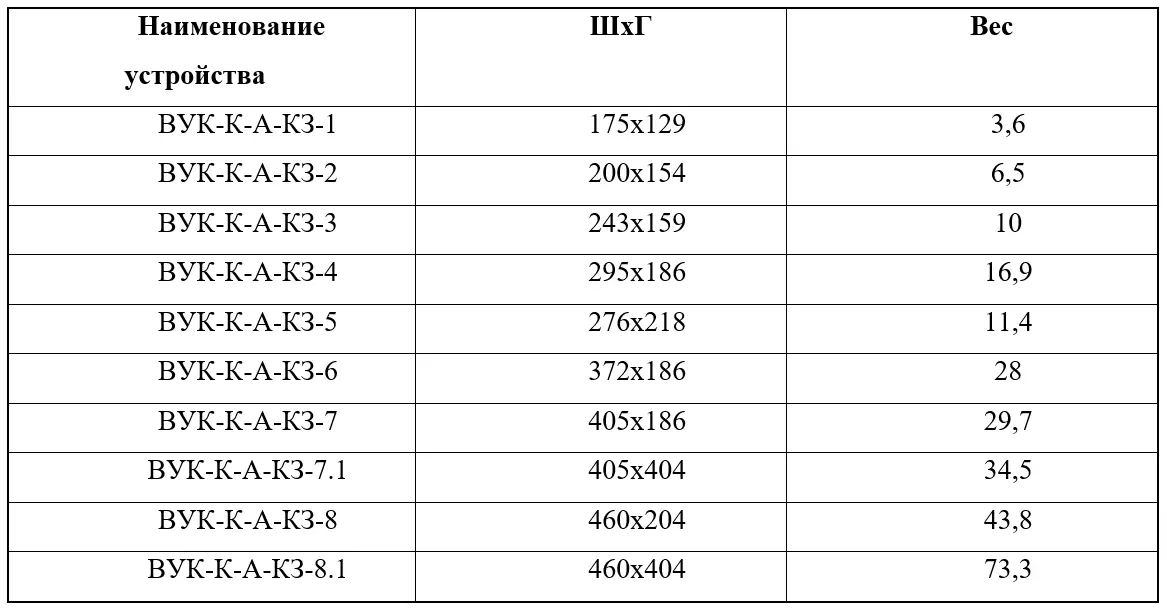

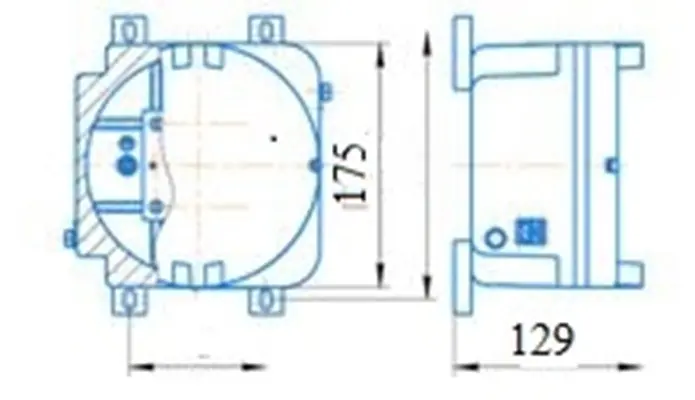

Х2 - типоразмер устройства (указывается опционально). Для изделий, конструкция которых предусматривает корпус только одного типоразмера, индекс не указывается. Для устройств с индексом С указывается типоразмер вместе с основанием.

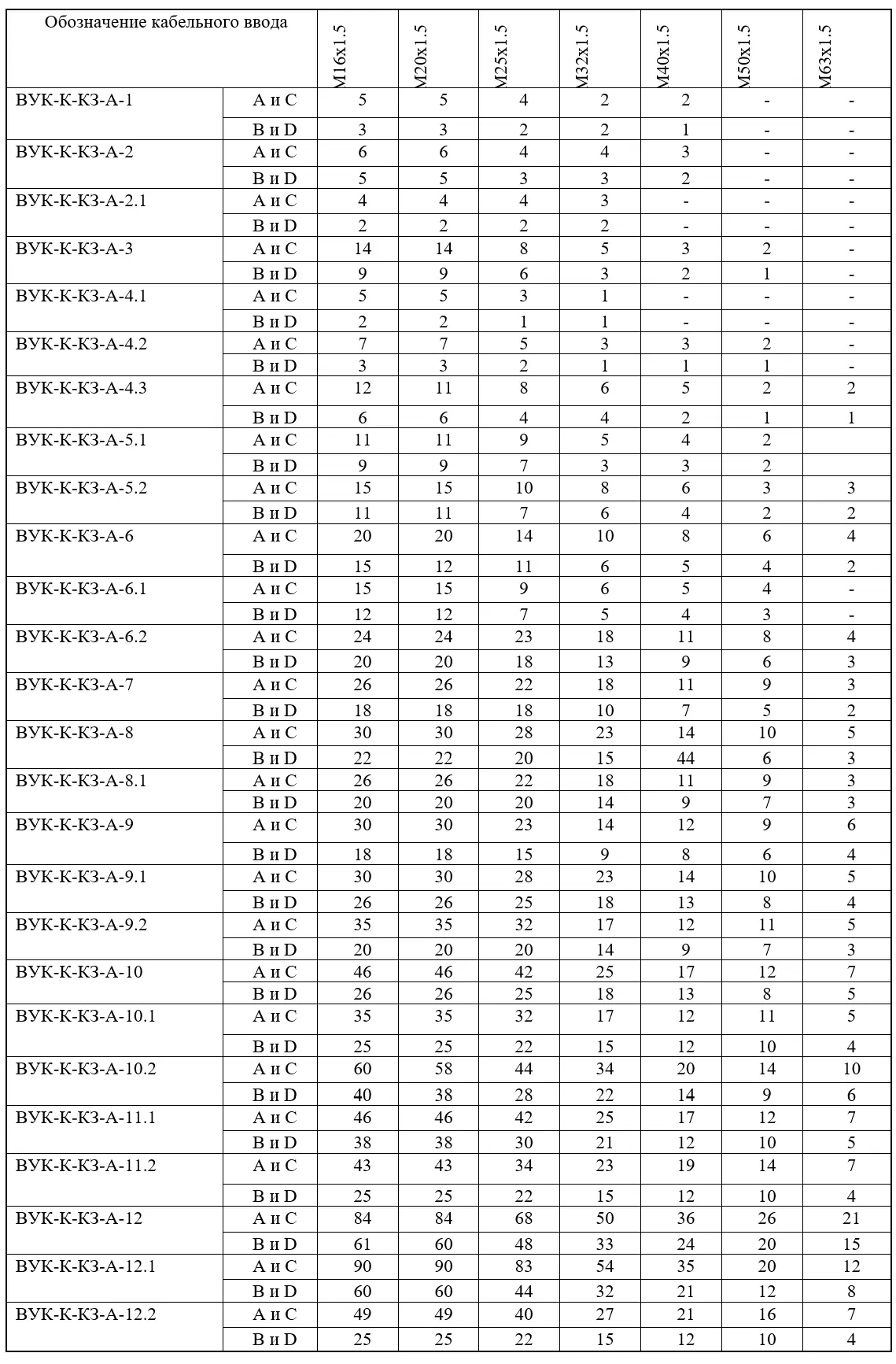

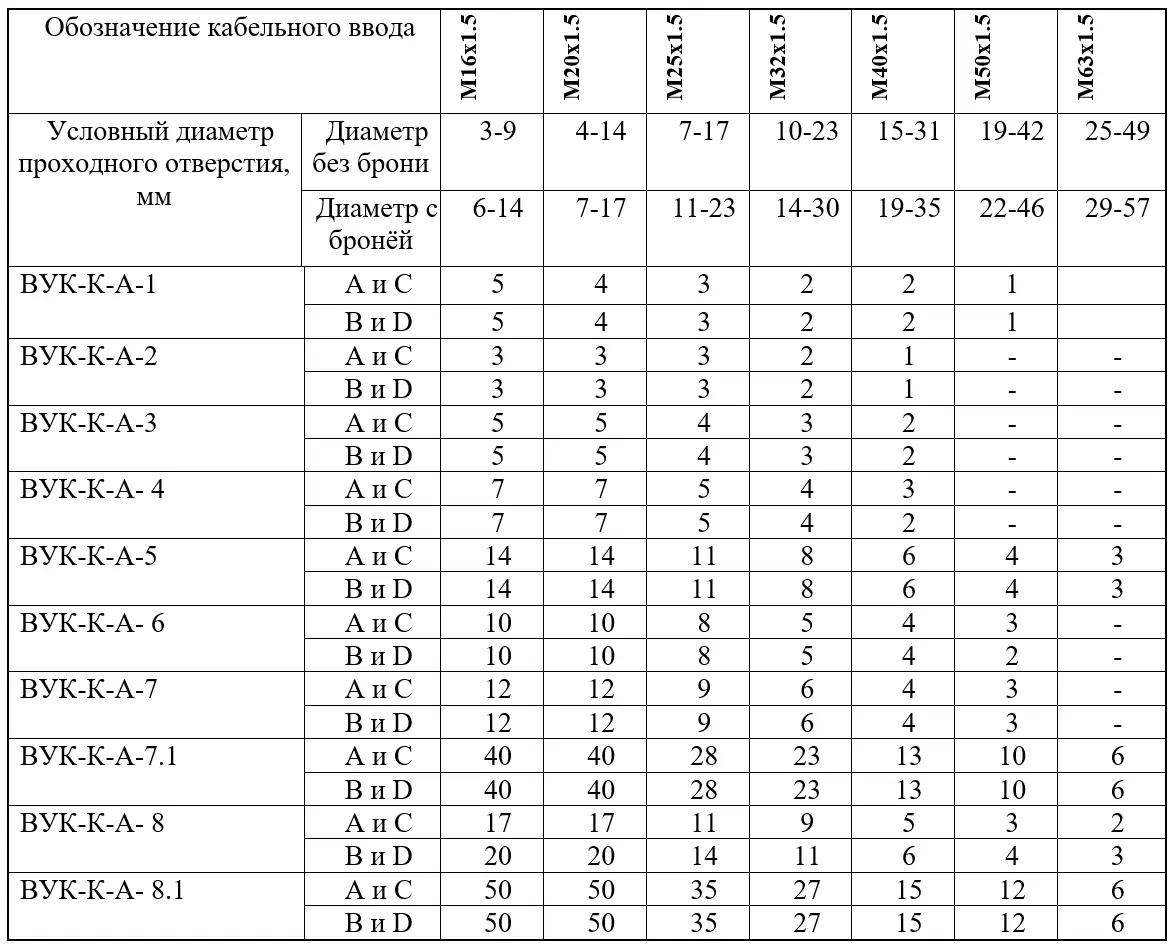

Х3 – количество и тип кабельной арматуры, сторона их установки по схеме d×n(Х), где d - тип вводов; n - их количество; Х - расположение на корпусе оболочки (А - слева, В - сверху, С – справа, сторона D не указывается).
К - кольцо заземление, индекс ставиться при необходимости, по умолчанию устанавливаются вводы без колец заземление

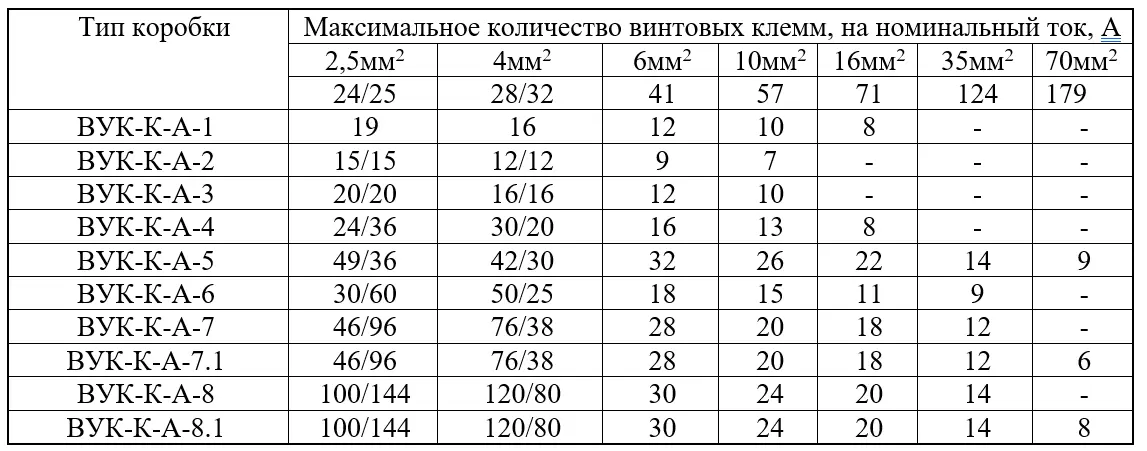

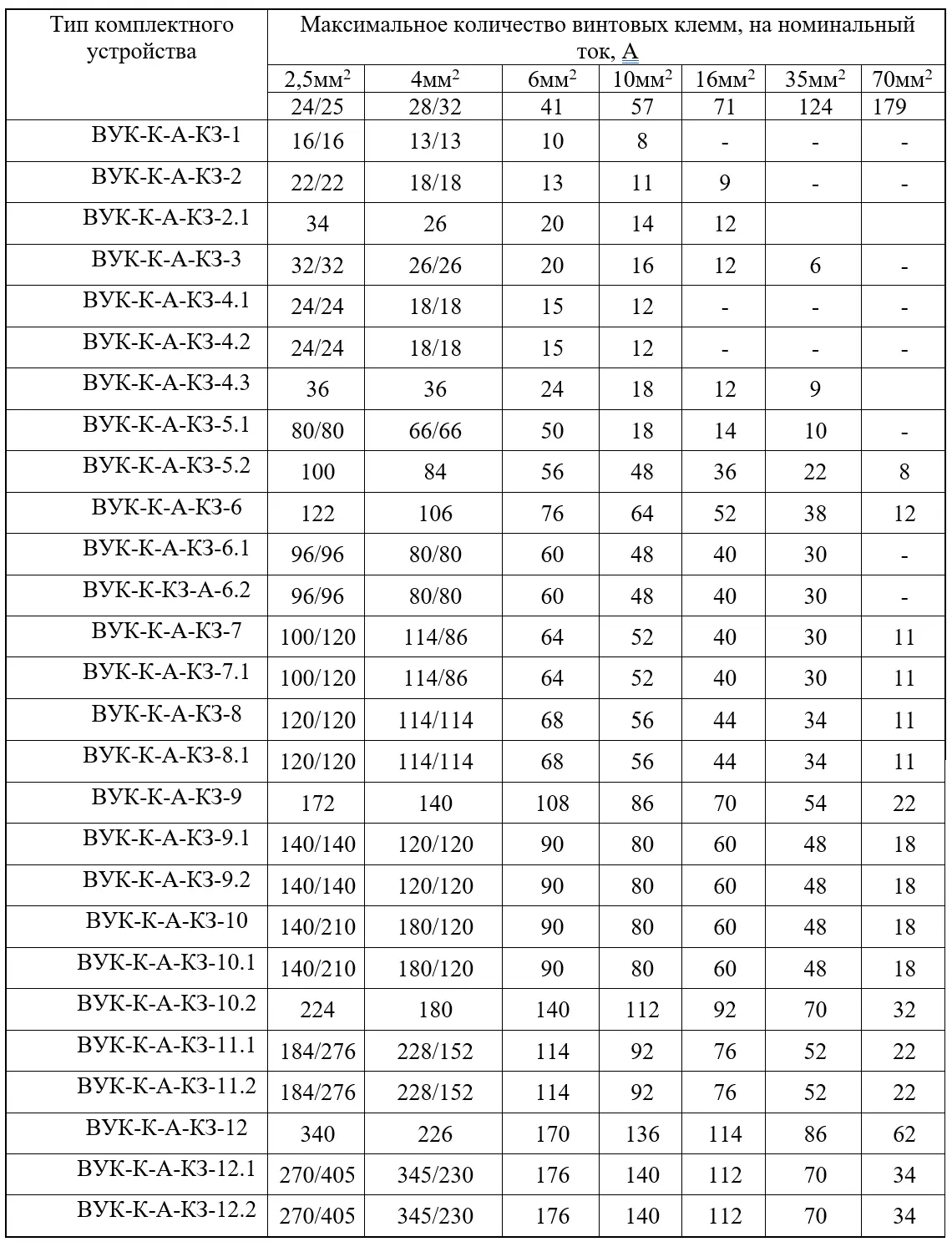

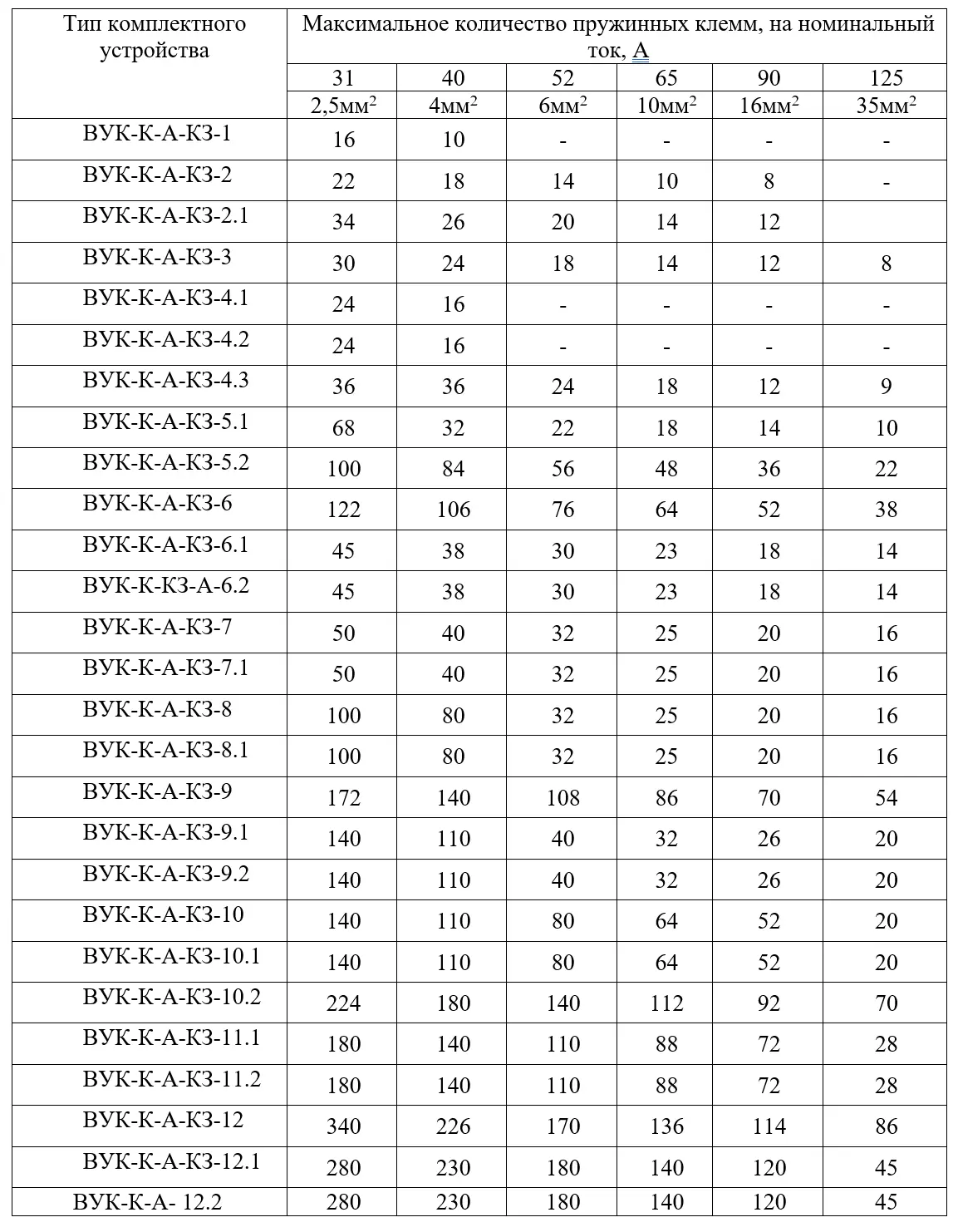

Х4 - номинальный ток и кол-во применяемых зажимов. Для системы с индексом «У» определяется спецификацией проекта.
Х4.1 - опционально указываются характеристики (напряжение, АС/DC, число контактов)

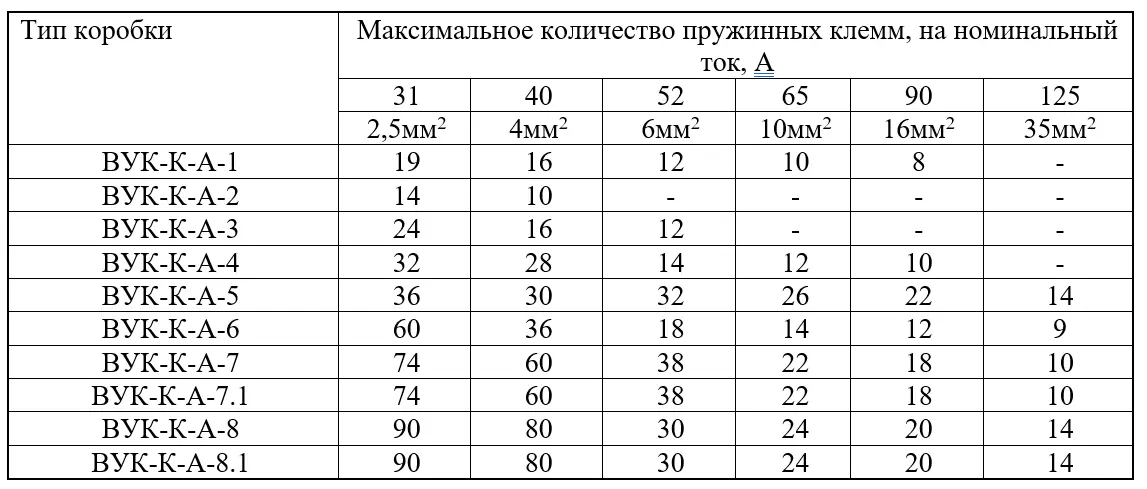

Х5 - – количество клемм и индекс «П», указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается;
Х6 - индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается;
Х6.1 - индекс указывающий:
- для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению, такие же, как и силовые зажимы, индекс не указывается.
Х7 - количество и цвет индикаторов световых взрывозащищенных СИ:
СИ-Х1-Х2-Х3-Х4 где:
Х1 – вид взрывозащиты:
- “d” –имеет металлический корпус;
- “e” – имеет пластиковый корпус;
Х2 - индекс указывающий на тип крепления корпуса контактного блока: 6 - крепление на DIN-рейку или на монтажную пластину; 7 - крепление на крышку оборудования.
Х3 - цвет колбы;
Х4 - род тока и напряжение питания или номинальное напряжение.
В случае отсутствия в заказе комплектующих, индекс не указывается.
Примечание: цвет элемента или индикатора или кнопки обозначается как: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.
АС/DC - род тока и напряжение питания или номинальное напряжение. Для изделий, в состав которых не входят элементы, потребляющие электроэнергию (источники света, звука и пр.), индекс допускается не указывать.
Коммутация индекс К
Х8 - ССК-В соединитель кабельный вилка; ССК-Р- соединитель кабельный розетка; ССК-ВР- соединитель вилка с розеткой;РН- розетка настенная, РВ-розетка встраиваемая; ВН-вилка настенная; ВВ- вилка встраиваемая;
СВР Соединитель Взрывозащищенный Рудничный – СВР25, СВР63, СВР250, СВР320, СВР400
КЗ - коробка зажимов;
КЗВ2.2 — коробка зажимов высоковольтная на 2200В;
КЗВ6 — коробка зажимов высоковольтная на 6000В;
КЗВ10 — коробка зажимов высоковольтная на 10000В;
СП - индекс, указывающий на применение съемной панели. При отсутствии панели индекс не указывается.
СГК - кабельный ввод-стойка для греющего кабеля
Оповещение индекс О
Х9 – звуковое исполнение: ПД- пьезодинамик, Г- горн
Х10 - индекс указывающий на наличие информационного табло Т1, Т2, Т3, Т4, Т5
Х11 – опционально указываются характеристики табло (крепление, АК, «БЕГУЩАЯ СТРОКА», «ЗВУК», )
Примечание: информационная надпись может быть выполнена как по заказу, так и выбрана из ряда типовых , где цвет букв надписи: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.
для табло «БЕГУЩАЯ СТРОКА» цвет букв надписи: К – красный, Ж – жёлтый, З – зелёный;
цвет фона: Б – белый, К – красный, Ж – жёлтый, С – синий, З – зелёный, Ч – чёрный.
для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается;
Управление индекс У
Х12 – элементы, имеющие внешние органы управления и индикации:
П - кнопка без индикации;
ПК - кнопка без индикации с ключом;
С - кнопка грибовидная с самофиксацией, для исполнения без самофиксации дополнительно указывается индекс «б»;
СК - кнопка грибовидная с ключом;
ПП - переключатели поворотные;
КВ- клавишный выключатель;
ПКН - пьезокнопки
ПКИ – пьезокнопки с индикацией
ВА - выключатель автоматический, ВД- выключатель дифференциальный, УЗО-устройства защитного отключения, ВР-выключатель расцепляющий, ВАРТ-выключатель автоматический со встроенным реле тепловым, АВР – блок автоматического ввода резерва/
Х12.1 - опционально для переключателей указывается количество полюсов или номер схемы подключения.
В случае отсутствия в заказе комплектующих, индекс не указывается;
Х14 – элементы, устанавливаемые внутри корпуса и не имеющие внешних органов управления: ЭП- электрические предохранители, ПМ- пускатели магнитные, РП- реле промежуточное, РВ- реле времени, РКФ- реле контроля фаз, РТ- реле тепловые, Т- трансформаторы, БП- блоки питания, КИП- контрольно-измерительные приборы, ПЛК- программируемые логические контролеры, ИП- информационные панели, БЭУ- блок электронного управления.
Х13,Х15 – основные характеристики элемента(исполнение, цвет, размер, тип контактов, номинальный ток и прочие), указывается опционально
Х16 - Климатическое исполнение по ГОСТ 15150 69, в зависимости от исполнения, должны соответствовать: УХЛ1, УХЛ2, УХЛ3, УХЛ4, ХЛ1, ХЛ2, ХЛ3, ХЛ4, У1, У2, У3, У4, Т1, Т2, Т3, Т4, В1, В2, В3, В4, ОМ1, ОМ2, ОМ3, ОМ4.
Х17 - маркировка взрывозащиты
